Informacije
Nosilni obroči GN 587.2 se uporabljajo z ločeno opremo za dvigovanje in pritrjevanje. Privarjeni so na nosilne elemente na bremenu ali neposredno na breme in lahko absorbirajo obremenitve v vseh smereh.

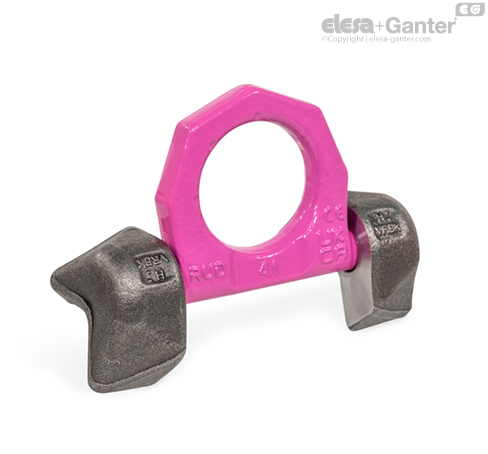

Nosilni obroči oblike K se lahko namestijo neposredno na rob in imajo veliko območje vrtenja. Distančni elementi omogočajo zvar po celotnem obodu skladno z napotki za varjenje na listu standarda.
Radialne vpenjalne vzmeti držijo obroč v vsakem položaju in blažijo morebitno nastajanje hrupa pri tresljajih. Vsi deli so povezani med sabo na način, ki preprečuje izgubo.
Nazivna nosilnost je navedena na nosilnem obroču. Nosilni obroči GN 587.2 ustrezajo direktivi o strojih 2006/42/ES in temeljnim zahtevam DGUV GS-HM-36.
Nosilnost
| Premer d | F1 | F2 |
| maks. v t | maks. v t |
| 48 | 4 | 4 |
| 60 | 6.7 | 6.7 |
| 65 | 10 | 10 |
Navedene vrednosti obremenitve veljajo za delovno temperaturo od -40 °C do +200 °C. Dodatne informacije so na voljo v navodilih za uporabo.
Potreba po zamenjavi / življenjska doba / varnostna navodila

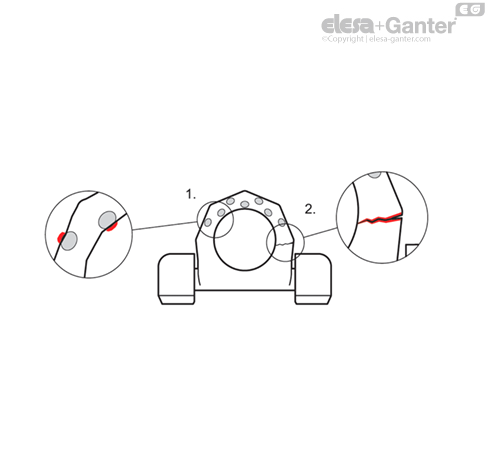

1. Z oznakami obrabe lahko preverite obrabo dvižne točke. Če te sovpadajo z zunanjim obrisom ali obrisom izvrtine, je dosežen konec življenjske dobe dvižne točke, kar se imenuje tudi potreba po zamenjavi.
2. Če je dvižna točka upognjena ali kaže razpoke oziroma drugačne poškodbe, nadaljnja uporaba ni več varna, zato jo je treba preprečiti.
V obeh primerih jo je treba zamenjati.
Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Ta so priložena izdelku oziroma so na voljo v digitalni obliki na strani izdelka na spletnem mestu elesa-ganter.si.
Pritrditev / napotki za varjenje
| Oblika K |
| Premer d | Velik zvar |
| 48 | HY 4 + a3 |
| 60 | HY 5 + a3 |
| 65 | HY 8 + a3 |
| Oblika P |
| Premer d | Velik zvar |
| 48 | HY 3 |
| 60 | HY 5 |
| 65 | HY 6 |
Varjenje mora opraviti certificiran varilec v skladu s standardom ISO 9606-1.
