Izvedba
Material
S steklenimi vlakni ojačan termoplast (poliamid, PA), črna RAL 9005 (C9) ali siva RAL 7042, mat.
Gumijaste blazinice
Termoplast, trdota 80 Shore A, nabrizgano
Nastavljivi distančniki (vključeni v dobavo)
Termoplast (poliamid PA), siva RAL 7042, za namestitev držal na plošče različnih debelin (glejte tabelo).
Standardne izvedbe
- PC: Vijaki in matice iz jekla.

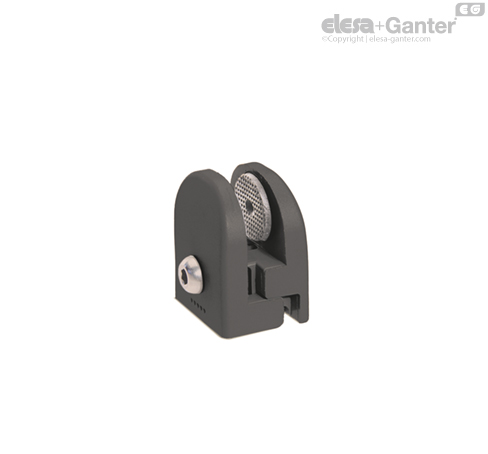

- PC-SST: Vijaki in matice iz plemenitega jekla.
| s debelina plošče [mm] | Nastavljiv distančnik PC.35-4-8 |
| 3.1 < s < 4.1 | - |
| 4.1 < s < 5.1 | 5 mm |
| 5.1 < s < 6.1 | 6 mm |
| 6.1 < s < 7.1 | 7 mm |
| 7.1 < s < 8.1 | 8 mm |
| s debelina plošče [mm] | Nastavljiv distančnik PC.35-6-12 |
| 6.1 < s < 7.1 | - |
| 7.1 < s < 8.1 | 8 mm |
| 9.1 < s <10.1 | 10 mm |
| 11.1 < s <12.1 | 12 mm |
Opomba
Funkcije in uporabe
- Izdelek je skladen z Direktivo o strojih 2006/42/ES (preprečevanje izgube pritrdilnega elementa v odprtem stanju) (patent ELESA). Dve vpenjalni čeljusti sta povezani z zglobom; poleg tega imata tudi zatič iz jekla oz. plemenitega jekla in matico M5.
- Posebne dimenzije vpenjalne čeljusti omogočajo namestitev na profile širine 25 mm in več.
- Za montažo držala ni treba vrtati, saj bi to lahko povzročilo razpoke v plošči
- Gumijasta blazinica se pri zategovanju deformira, da je pritrditev popolna.
- Gumijasti vložek je nabrizgan, tj. trdno povezan z vpenjalnimi čeljustmi. Njegova teksturirana površina preprečuje, da bi se prilepil na element plošče.
- Držalo omogoča neposredno namestitev plošč debeline med 3,1 in 4 mm. Za debelejše plošče se v votlino vstavijo priložene distančne ploščice, in tako se vpnejo plošče debeline do največ 8 mm.
- Držala PC za elemente plošče je treba namestiti na zadostni nevarni razdalji (slika 4) od strojev v skladu z ISO 13875, odstavek 4.2.4, da bi se izognili nesrečam zaradi premikajočih se delov stroja.
Tehnički podaci
Ko odprete element plošče, vpenjalnega vijaka ni mogoče odstraniti z vlečno silo, manjšo od 250 N.
Med preizkušanjem v naših laboratorijih, pri nadzorovani temperaturi in vlažnosti (23 °C, 50 % RV), v določenih pogojih delovanja in za omejeno časovno obdobje, je največja obremenitev posameznih sponk 100 N (slika 5).
Priključni in montažni vijaki držala plošče imajo enak nastavek. To pomeni, da lahko vgradnjo opravite z enim šestrobnim ključem (ključ 4).
Največji zatezni moment vijaka = 3,5 Nm.
