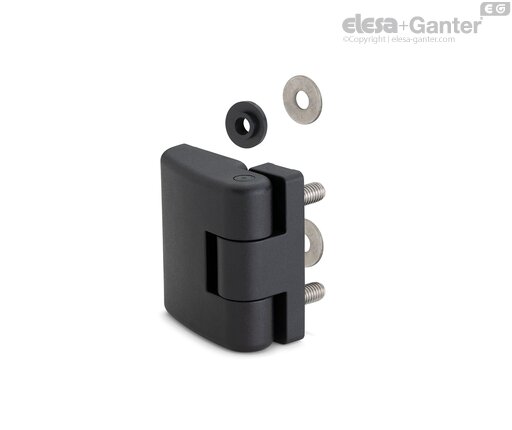

CFDX-G-R-p Tečaji Za neporavnana vrata in podboje, puše z navojno izvrtino in navojni zatiči

Material

S steklenimi vlakni ojačan SUPER tehnopolimer na osnovi poliamida (PA), črne barve, mat.

Vrtljivi zatič

S steklenimi vlakni ojačan SUPER-tehnopolimer na osnovi poliamida (PA).

Ramenske podložke

NBR-guma, trdota 70 Shore A (priloženo). Izdelano iz surovin, skladnimi z zahtevami FDA (FDA CFR.21 in EU 10/2011).

Ploske podložke

Plemenito jeklo A4 UNI 6593-MT (priloženo).

Standardne izvedbe

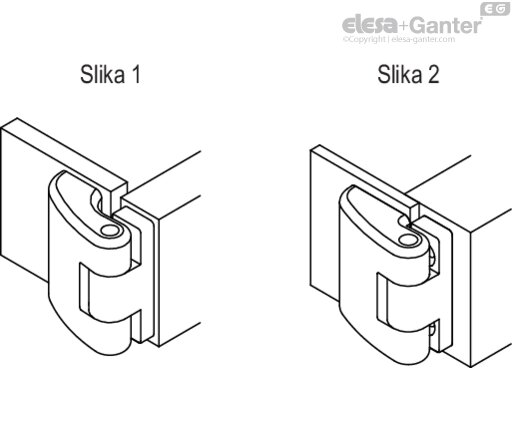

Za montažo s poravnanimi vrati in podbojem (slika 1).

• CFDX-G-C-B: matice iz plemenitega jekla z navojno izvrtino v ozkem ohišju (podboj); medeninaste puše s slepo navojno izvrtino v širokem ohišju (vrata).
• CFDX-G-C-p: navojni čepi iz plemenitega jekla na ozkem ohišju (podboj); medeninaste puše s slepimi navojnimi izvrtinami v širokem ohišju (vrata).
• CFDX-G-C-SH: prehodne izvrtine z ohišjem za vijake z ugreznjeno glavo na ozkem ohišju (podboj); medeninaste puše s slepimi navojnimi izvrtinami v širokem ohišju (vrata).

Za montažo z vrati (največja debelina = 5 mm) poravnano s podbojem (slika 2).

• CFDX-G-R-B: matice iz plemenitega jekla z navojno izvrtino v ozkem ohišju (podboj); medeninaste puše s slepo navojno izvrtino v širokem ohišju (vrata).
• CFDX-G-R-p: navojni čepi iz plemenitega jekla na ozkem ohišju (podboj); medeninaste puše s slepimi navojnimi izvrtinami v širokem ohišju (vrata).
• CFDX-G-R-SH: prehodne izvrtine z ohišjem za vijake z ugreznjeno glavo na ozkem ohišju (podboj); medeninaste puše s slepimi navojnimi izvrtinami v širokem ohišju (vrata).
