Specifikacije
Funkcijski element 1 / funkcijski element 2
- LK: indikatorska LED, rdeča/zelena (dvobarvna) (brez stikalne funkcije)
- RK: gumb, zaskočni, z rdečo/zeleno LED (dvobarvna)
- RO: gumb, zaskočni, brez LED
- TK: gumb z rdečo/zeleno LED (dvobarvna)
- DO: gumb brez LED
Vrste priključkov
- K2: kabel, odprt konec, 2 m
- K5: kabel, odprt konec, 5 m
- S025: kabel z vtičem, 0,25 m
Ročaj
Cinkova tlačna litina
s prevleko iz umetne mase
- črna, RAL 9005, teksturirano mat SW
- srebrna, RAL 9006, teksturirano mat SR
Ohišje gumba/indikatorske lučke
Kabel (zunanji plašč)
Svetlobni vodnik
Plastika
prozoren polikarbonat (PC)
Informacije
Ročaji GN 422 se uporabljajo za upravljanje loput in vrat. Gumbi, vgrajeni v ročaj, lahko sprožijo električne krmilne signale, LED-diode pa lahko na primer prikazujejo stanje krmilnega sistema stroja.
Ročaj je lahko dobavljen z 1 ali 2 funkcionalnima elementoma. LED svetijo rdeče ali zeleno, odvisno od polarnosti priključkov.
Dopolnilni ročaji brez stikalne funkcije so na voljo pod GN 422.1.
Varnostni napotki
Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Ta so priložena izdelku oziroma so na voljo v digitalni obliki na strani izdelka na spletnem mestu elesa-ganter.si.

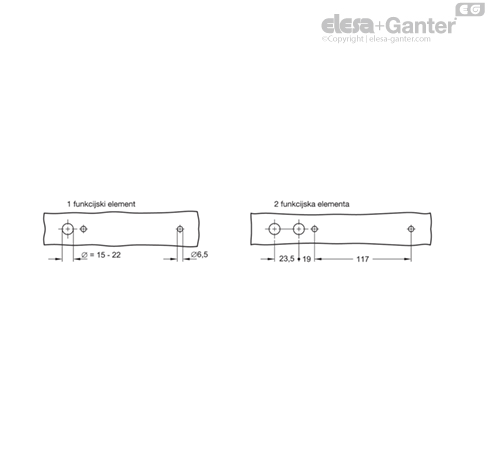

Montažne izvrtine
Izvrtine morajo biti narejene brez ostrih robov, da se prepreči poškodba kabla.
