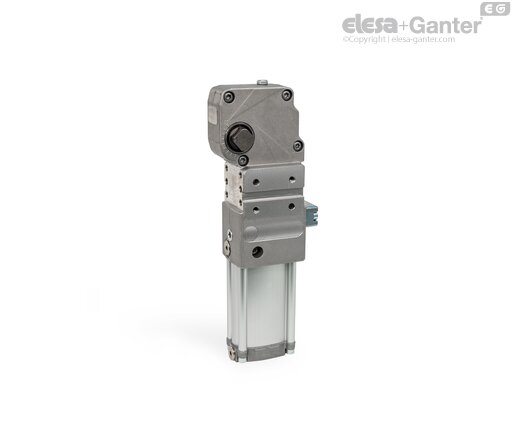

Močnostni vpenjalniki GN 8620 držijo in pozicionirajo npr. pločevinaste dele v avtomatiziranih varilnih procesih ali prijemajo in fiksirajo komponente v pripravah za prenos in montažo. Vpenjalna roka prenaša vpenjalno oz. zadrževalno silo pnevmatsko upravljanega preklopnega mehanizma na obdelovanec. Hitro vrtenje omogoča kratke čase cikla. Pnevmatsko blaženje končnih položajev zagotavlja gladko in nežno delovanje.

Kot odpiranja vpenjalne roke je mogoče brezstopenjsko nastavljati ali omejevati z zunanje strani. Končne položaje zaznajo senzorji z uporabo notranjega mehanizma in jih ni treba nastavljati. Celoten mehanizem je vgrajen v aluminijasto ohišje, kar ga ščiti pred umazanijo in brizgi materiala med varjenjem. Ohišje je ojačano in zasnovano za optimizacijo teže; visokokakovostni iglični ležaji in spoji v notranjosti zagotavljajo dolgo življenjsko dobo.

• Vpenjalni vijaki
• DIN 6325 Cilindrični zatiči
• DIN 7979 Cilindrični zatiči (z notranjim navojem)
• GN 330 Kabel s priključno spojko

• List of Pneumatic Clamps

• Nastavki ISO

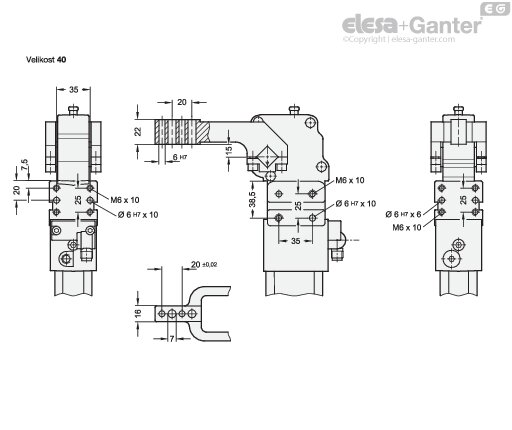

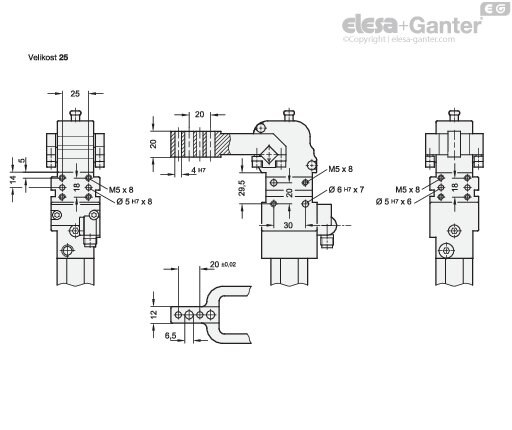

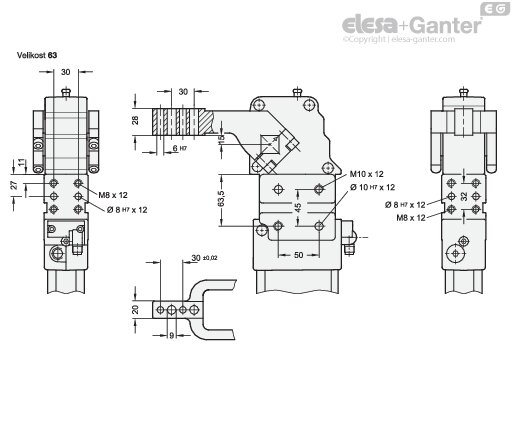

Pri pritrditvi je treba vse obstoječe izvrtine na ustrezni strani uporabiti za pritrdilne vijake in cilindrične zatiče. Pri bočni pritrditvi je alternativa pozicioniranju s cilindričnimi zatiči uporaba ključa v predvidenem utoru, ki omogoča vzporedno nastavitev v povezavi z vzdolžnimi luknjami na strani uporabe.

Priključki za zrak se nahajajo na sprednji in zadnji strani. Neuporabljene priključke je treba zatesniti s priloženimi tesnilnimi vijaki.







Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Priložena so izdelku in so na voljo tudi v digitalni obliki na spletnem mestu elesa-ganter.at.
