Main specifications
Material
S steklenimi vlakni ojačan tehnopolimer na osnovi poliamida (PA), črna barva, mat izvedba.
Zatič
Plemenito jeklo AISI 303.
Vzmetni
Vzmet iz plemenitega jekla.
Standardne izvedbe
- CFNR-B: ponikljani medeninasti nastavki z izvrtino z navojem.
- CFNR-p: ponikljani jekleni navojni čepi.

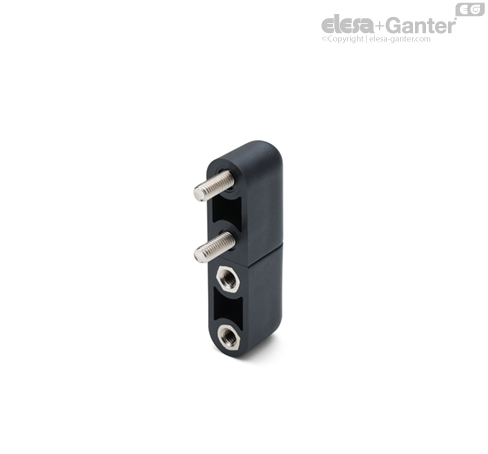

- CFNR-B-p: ponikljani medeninasti nastavki z izvrtino z navojem (montaža na strani podboja) ali ponikljani jekleni navojni čepi (montaža na strani vrat).
- CFNR-p-B: ponikljani jekleni navojni čepi (montaža na strani podboja) in ponikljani medeninasti nastavki z navojno izvrtino (montaža na strani vrat).
Pripona za navajanje zahtevane funkcionalnosti (ponastavitev pri zapiranju ali odpiranju glede na obliko vzmeti in položaj tečaja, glejte sliko 1):
General information
Funkcije
Tečaj CFNR ima vgrajen sistem vzmeti (patent Elesa) za samodejno vračanje vrat ob zapiranju ali odpiranju.
V ohišje tečaja je pritrjen zatič, ki drži vzmet v položaju z največjim povratnim navorom zapiranja ali odpiranja 0,30 Nm pri 270°.
Navor se postopoma spreminja s kotom odpiranja/zapiranja tečaja.
Pri specifičnih preskusih utrujenosti materiala je povratna vzmet presegla 15.000 ciklov, pri čemer je ohranila nespremenjeno vrednost navora.
Največja masa vrat z nameščenima dvema tečajema, ki omogočata povratek vzmeti, je 5 kg. Ta vrednost je okvirna, saj je rezultat preskusov, opravljenih na laboratorijski konstrukciji velikosti približno 0,7 m x 0,7 m.
Priporočljivo je, da vedno preverite pravilno delovanje za predvideno uporabo.
Namestite jih lahko na vrata iz zgibane pločevine.
| Testi upornosti |
| Aksialna obremenitev | Radialna obremenitev |
 |  |  |  |
| Vzporedne ravnine | Pravokotne ravnine | Vzporedne ravnine | Pravokotne ravnine |
Največja delovna obremenitev
Ea [N] | Največja delovna obremenitev
Er [N] |
| 600 | 100 |
Deformacija tečaja pri obremenitvah, ki so večje od tu navedenih delovnih obremenitev, lahko spremeni geometrijo samega tečaja in ogrozi njegovo delovanje.
Navodila za uporabo
Navodila za sestavljanje
Odvisno od položaja podboja glede na vrata in želeno funkcionalnost izberite potrebne tečaje za položaja A in B, tako da izberete ustrezno pripono.
- Ohišje tečaja namestite z vrtljivim čepom na podboju, pri čemer tečaj predobremenite za 90°, preden ga pritrdite na površino.
- Z vijaki pritrdite vrata na ohišje drugega tečaja.
| Položaj podboja | Želena funkcija | Postavitev tečajev |
| Položaj A | Položaj B |
| Levo od vrat (slika 3) | Vračanje zapiralne vzmeti | CFNR-D-030 | CFNR-S-030 |
| Vračanje odpiralne vzmeti | CFNR-S-030 | CFNR-D-030 |
| Desno od vrat (slika 4) | Vračanje zapiralne vzmeti | CFNR-S-030 | CFNR-D-030 |
| Vračanje odpiralne vzmeti | CFNR-D-030 | CFNR-S-030 |
Dodatki
Dodatki
Za lažjo predobremenitev tečaja pod kotom 90° in montažo na vrata je mogoče uporabiti orodje MT-CFNR (glejte sliko 2), ki med namestitvijo drži tečaj v predobremenjenem položaju.
