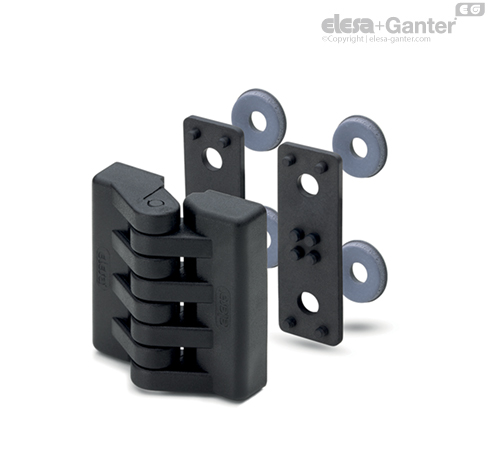

CFAX-B-IP Tečaji s tesnilnim obročem Nastavki z navojno izvrtino

Kot vrtenja (približna vrednost)

Največ 215° (35° in +180°, pri čemer je 0° stanje, kjer sta povezani površini v isti ravnini).

Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.

Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.

Funkcije

Tečaji CFAX-IP omogočajo tesnjenje s stopnjo zaščite do IP69K.

Stopnja zaščite se ohranja v obeh smereh: z zunanje strani zaščite v notranjost in obratno.



Testi upornosti	Aksialna obremenitev		Radialna obremenitev		Obremenitev pod kotom 90°
Opis	Največja delovna obremenitev Ea [N]	Obremenitev pri lomu Ra [N]	Največja delovna obremenitev Er [N]	Obremenitev pri lomu Rr [N]	Največja delovna obremenitev E90 [N]	Obremenitev ob lomu R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900

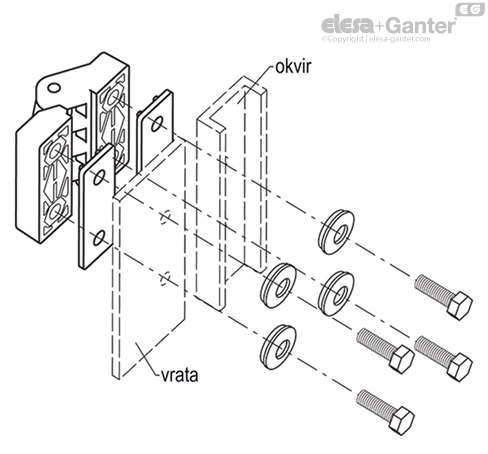

Navodila za sestavljanje

• Pravokotne tesnilne obroče namestite za tečajem.

• Namestite tečaj na zunanjo stran vrat.

• Tesnilne podložke poravnajte z montažnimi izvrtinami, pri čemer mora biti tesnilni obroč obrnjen proti vratom.

• Tečaj blokirajte z vijakom potrebne dolžine glede na debelino vrat (CFAX-B-IP) ali z matico (CFAX-p-IP).
