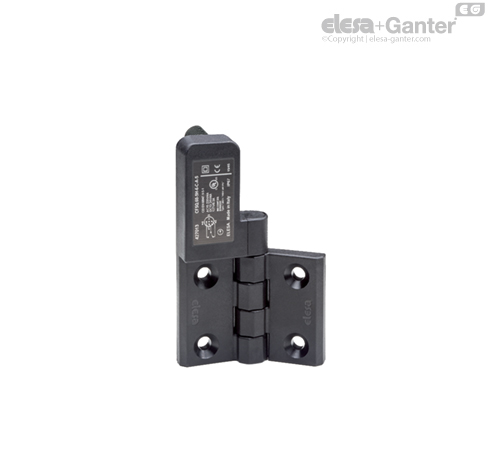

z razredom zaščite IP69K, SUPER-Termoplast
Vtič in stikalo na levi
z razredom zaščite IP69K, SUPER-Termoplast
Vtič in stikalo na levi
Material
Samougasljiv SUPER-tehnopolimer visoke togosti, črne barve, matirana obdelava.
Zaradi ohišja iz SUPER-tehnopolimera tečaj CFSQ zagotavlja dvojno izolacijo notranjih tokokrogov, zato ozemljitveni priključek ni potreben. Poleg tega ohišje ščiti električne kontakte pred udarci, atmosferskimi dejavniki in naključnim vdorom orodja.
Vrtljivi zatič
Plemenito jeklo AISI 303.
Standardne izvedbe

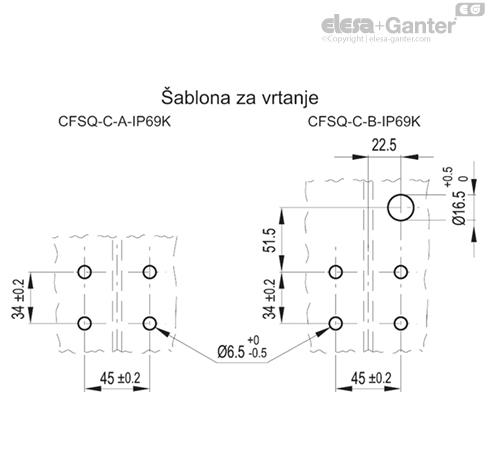

Montaža s prehodnimi odprtinami za vijake z ugreznjeno glavo M6 UNI 5933, DIN 7991.
Priključni kabel M12x1, zaščita IP69K, začetni delovni kot 0°:
- C-A-D-IP69K: aksialni priključek, mikrostikalo na desni strani.
- C-A-S-IP69K: aksialni priključek, mikrostikalo na levi strani.
- C-B-D-IP69K: zadnji priključek, mikrostikalo na desni strani.
- C-B-S-IP69K: zadnji priključek, mikrostikalo na levi strani.
Funkcije in uporabe
- Tečaj z vgrajenim stikalom (patent ELESA) je varnostna naprava, saj v primeru nenamernega odpiranja vrat, strojnih zaščit ali varnostnih vrat na strojih in proizvodni opremi samodejno prekine napajanje, s čimer zaščiti upravljavce.
- Stikalo je opremljeno z dvema kontaktoma: enim NC-kontaktom in enim preklopnim NO-kontaktom, oblika C, glejte standard IEC EN 60947-5-1.
- Stikalo s pozitivnim odpiranjem (v skladu s standardom IEC EN 60947-5-1, nastavek K): kontakti se odklopijo pri neposrednem gibanju aktuatorja, na katerega deluje delovna sila prek neelastičnih elementov.
- Stikalo za hitro sprostitev: hitrost pomika drsnika kontaktnega držala ni odvisna od delovne hitrosti.
- Enostavna montaža: vgrajeno varnostno stikalo je skupaj s tečajem integrirano v enotno ohišje, kar omogoča zelo enostavno in hitro montažo. To je velika prednost v primerjavi z nekaterimi tradicionalnimi sistemi, ki še vedno zahtevajo ločeno namestitev tečaja in varnostnega stikala, ki sta povezana s posebnim zatičem, ki nadomesti standardni zatič tečaja.
- Univerzalna uporaba: tečaje CFSQ je mogoče namestiti na pogosto uporabljene aluminijaste profile.

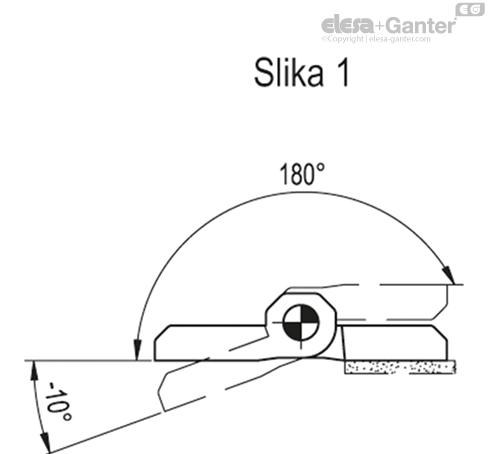

Kot vrtenja (približna vrednost)
Največ 190° (-10° in +180°, glejte sliko 1).
0° je stanje, kjer sta povezani površini v isti ravnini.
Glejte Delovanje in vzdrževanje vgrajenega varnostnega stikala.
Da ne bi poslabšali delovanja tečaja, omejitev kota odpiranja ne sme preseči -10°.
| Testi upornosti | Aksialna obremenitev | Radialna obremenitev | Obremenitev pod kotom 90° |
| Opis | Največja omejitev statične obremenitve Sa [N] | Največja omejitev statične obremenitve Sr [N] | Največja omejitev statične obremenitve S90 [N] |
| CFSQ-IP69K | 2100 | 2800 | 1300 |
Pri tečajih CFSQ z vgrajenim večkratnim varnostnim stikalom, ki se uporablja kot varnostna naprava, je največja statična nosilnost določena kot okvirna vrednost (Sa, Sr, S90); nad to mejno vrednostjo se lahko material poškoduje in delovanje tečaja se lahko poslabša. Tej vrednosti je seveda treba prišteti varnostni faktor, ki ustreza pomenu in stopnji delovanja določene uporabe. Nosilnost, navedena v tabelah za različne tečaje, je rezultat preskusov, opravljenih v naših laboratorijih pri nadzorovani temperaturi in vlažnosti (23 °C, 50-% RV) pod določenimi pogoji uporabe in za omejeno časovno obdobje.
Delovanje in vzdrževanje vgrajenega varnostnega stikala
- Nominalna sprememba kota, ki je potrebna za preklop mikrostikala, je 6° (glejte diagram hoda). V normalnih pogojih uporabe, ko se konča mehanska življenjska doba naprave, se lahko nazivna sprememba poveča do 9°. Predlagamo, da preverite pravilno delovanje tečaja v skladu s standardom UNI EN ISO 13857.
- Pri uporabah s funkcijo varnostne zaščite se mora tečaj obrniti vsaj za 15°, kar ustreza prisilnemu odpiranju (pozitivnemu odpiranju) kontaktov z aktuatorjem.
- Predlagamo, da pred začetkom delovanja in nato redno preverjate pravilno delovanje tečaja CFSQ.
- Ob odprtju zaščite se mora stroj takoj ustaviti. Če je zaščita odprta na kateri koli stopnji, se stroj ne sme zagnati.
Opozorila
- Tečaja z vgrajenim varnostnim stikalom ne smete uporabljati v okoljih s pogostimi temperaturnimi spremembami, ki lahko povzročijo kondenzacijo, ter v prisotnosti eksplozivnih ali vnetljivih plinov.
- Tečaj z vgrajenim varnostnim stikalom mora biti vedno zaščiten z ustrezno varovalko (glejte tabelo).
- Za izbiro in uporabo tečaja z vgrajenim varnostnim stikalom je odgovorna stranka, ki preveri, ali je ustrezna uporaba skladna z veljavnimi varnostnimi standardi v dejanskih pogojih delovanja.
- Uporaba tečajev CFSQ vedno pomeni popolno poznavanje in upoštevanje veljavnih varnostnih standardov, vključno z EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100.
- Tečaj mora vedno sestaviti in priključiti usposobljeno osebje, ki mora redno preverjati brezhibno delovanje tečaja.
| Kategorija uporabe | CFSQ-C.. (priključek) | CFSQ-F.. (kabel) | |
AC15 standard IEC 60947-5-1 Tipične uporabe: elektromagnetno krmiljenje obremenitve pri izmeničnem toku | 24 V | 4 A | 4 A |
| 220 V | 4 A | 4 A | |
| 440 V | - | 3 A | |
DC13 standard IEC 60947-5-2 Tipične uporabe: elektromagnetno krmiljenje z enosmernim tokom | 24 V | 2 A | 2 A |
| 127 V | 0.3 A | 0.3 A |
| Mehanske lastnosti | Električne lastnosti | |
|---|---|---|
| Vrsta kontakta: Ag 90 Ni 10 | Toplotna moč lth | Kabel 10 A |
| Vtični priključek 4 A | ||
Največja delovna frekvenca: 600 ciklov/uro * | Zaščita pred kratkim stikom: 6A gl | |
Mehanska življenjska doba (test carried in compliance with IEC EN 60947-5-1 regulation): 106 | Tesnilna napetost pri nazivnem impulzu | 4 KV |
| Insulation nominal UI voltage | Ui = 250V | |
| Zaščitni razred ohišja EN60529: IP69K | Najmanjša sila (moment za pozitivno odprtje kontakta): 0,5 Nm | |
Hitrost aktivacije najmanj 2°/s, največ 90°/s | Prilagojeni tok kratkega stika: 1000 A | |
| Stopnja onesnaženosti: 3 | ||
| B10d = 2000000 | ||
| Tm = 20 let | ||
* Obratovalni cikel je enakovreden enemu zapiranju in enemu odpiranju, kot zahteva standard EN 60947-5-1.
| Description | Electrical Features | Zaščitni razred | ||
|---|---|---|---|---|
| CFSQ.60-SH-6-C | 4 A pri 24 V (izmenični/enosmerni tok) (ohmsko breme) | Tipa 1 in 4X »samo za uporabo v zaprtih prostorih« | ||
Q 300 DC control | Krmilno delovanje B300 4 A pri 240 V (izmenični tok) (ohmsko breme) 4 A pri 240 V (enosmerni tok) (ohmsko breme) | |||
| Okoljski pogoji za montažo: najvišja dovoljena temperatura okolice 40°C | ||||
Posebne verzije na zahtev
Delovni kot tečaja, ki ni med 0° in 180°, na vsakih 15°, če okvir sistema/vrata zahtevajo posebno izvedbo.
Navodila za sestavljanje
- Privijačite krilo tečaja z varnostnim stikalom na okvir vrat. Razdalja med osjo tečaja in vrati mora biti najmanj 5 mm (slika 3).
- Med luknjami v stenah, na katere je montiran, in premerom nastavitvenih vijakov pustite čim manjšo razdaljo (največ 0,5 mm). Predlagani zatezni moment ne sme biti presežen: 5 Nm.
- Tečaja ne smete uporabljati kot mehanski končni potisk za maksimalno odpiranje vrat ali za zaprta vrata. V ta namen priporočamo uporabo zunanjih mehanskih zapor, ki preprečujejo, da bi se vrata popolnoma odprla proti telesu tečaja, nameščenemu na okvir, ali da bi presegla kot, pri katerem sta obe povezani površini v isti ravnini.

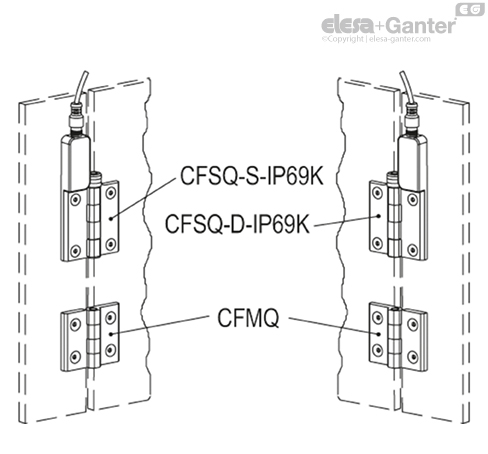

- Skupaj s tečajem CFSQ je treba uporabiti nevtralen, enakovreden tečaj CFMQ (CFMQ.60-45-SH-6 koda 425812). V primeru vodoravnega odpiranja vrat ali omejene mase je mogoče uporabiti samo en tečaj.
- Priključni kabli morajo biti vedno zaščiteni pred mehanskimi poškodbami.
Kabli
- Kabel s priključkom M12x1 z naslednjo shemo vezja.
- Normalno zaprt kontakt (NZ): V skladu s standardom IEC EN 60947-5-1 se lahko za varnostne aplikacije uporablja samo ta kontakt.
- Normalno odprt NO-kontakt: normalno odprt kontakt se lahko uporablja samo, če se tečaj uporablja kot kazalnik stanja (signalizacija); v tem primeru se lahko hkrati vedno uporablja tudi NC-kontakt kot kazalnik stanja (signalizacija).
