Main specifications
Material
- Ohišje tečaja: s steklenimi vlakni ojačan tehnopolimer na osnovi poliamida (PA), črne barve, mat.
- Sistem za zaklepanje/odklepanje: tehnopolimer na osnovi acetalne smole (POM).
Standardne izvedbe
Prehodne izvrtine za ugrezne vijake.
Kot spajanja 0 stopinj: primeren za hitro ustvarjanje obodne zaščite ali pregrade, ki jo je mogoče enostavno spremeniti ali premakniti (slika 1).
Sistem za zaklepanje/odklepanje z vgrajenim ključem:
- CFMY-NL-M-S-0: vrtilni zatič, nameščen na ohišju levega tečaja.
- CFMY-NL-M-D-0: vrtilni zatič, nameščen na ohišju desnega tečaja.
Sistem za zaklepanje/odklepanje s šesterokotnim ključem:

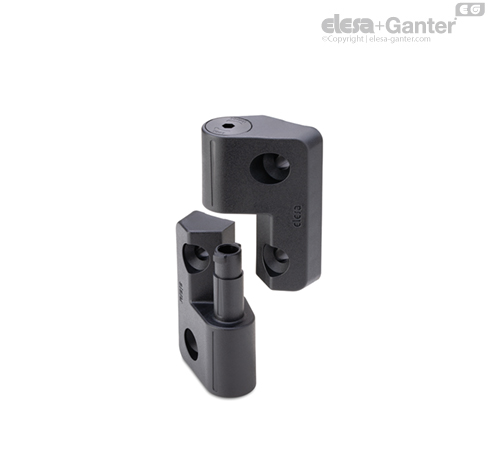

- CFMY-NL-T-S-0: vrtilni zatič, nameščen na ohišju levega tečaja.
- CFMY-NL-T-D-0: vrtilni zatič, nameščen na ohišju desnega tečaja.
Kot spajanja 90 stopinj: primeren za montažo/demontažo vrat, nameščenih na konstrukciji (slika 2).
Sistem za zaklepanje/odklepanje z vgrajenim ključem:
- CFMY-NL-M-S-90: vrtilni zatič, nameščen na ohišju levega tečaja.
- CFMY-NL-M-D-90: vrtilni zatič, nameščen na ohišju desnega tečaja.
Sistem za zaklepanje/odklepanje s šesterokotnim ključem:
- CFMY-NL-T-S-90: vrtilni zatič, nameščen na ohišju levega tečaja.
- CFMY-NL-T-D-90: vrtilni zatič, nameščen na ohišju desnega tečaja.
General information
Kot vrtenja (približna vrednost)
Največ 195° (-15° in +180°, pri čemer je 0° stanje, kjer sta povezani površini v isti ravnini).
Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.
Funkcije in uporabe
Tečaj CFMY-NL je tečaj za odstranljiva vrata, opremljen z mehansko ključavnico, ki jo je mogoče aktivirati s šesterokotnim ključem ali ključem, ki omogoča osno blokado obeh strani tečaja, kar prepreči, da bi se vrata dvignila in nenamerno zdrsnila iz nosilcev.
Ta mehanska ključavnica zato omogoča uporabo izdelka na vratih z vodoravno osjo (tip lopute) in preprečuje izvlek tudi v primeru nenamernega odpiranja (slika 3).
| Testi upornosti | Osna obremenitev* | Radialna obremenitev | Obremenitev pod kotom 90° |
 |  |  |
| Opis | Največja omejitev statične obremenitve
Sa [N] | Največja omejitev statične obremenitve
Sr [N] | Največja omejitev statične obremenitve
S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Največja statična obremenitev je vrednost, nad katero se lahko material zlomi in s tem ogrozi delovanje tečaja. Seveda je treba za to vrednost uporabiti ustrezen faktor glede na pomembnost in stopnjo varnosti določene uporabe.
* v nasprotni smeri od spajanja obeh strani
