Izvedba
Material
Umetna masa SUPER termoplast (poliamid, PA), ojačana s steklenimi vlakni, črna, mat.
Vrtljivi zatič
Self-lubricating glass-fibre reinforced polyamide based (PA) technopolymer, black colour.
Standardne izvedbe
Prehodne izvrtine za ugrezne vijake.

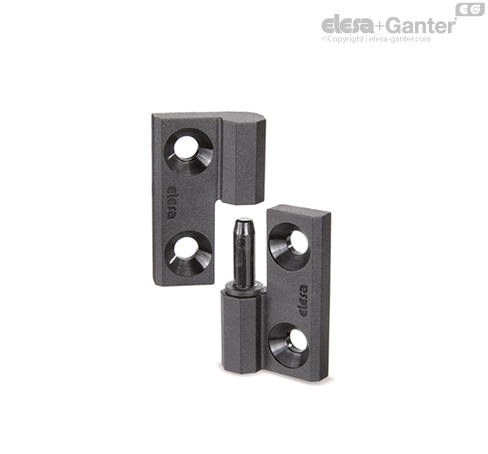

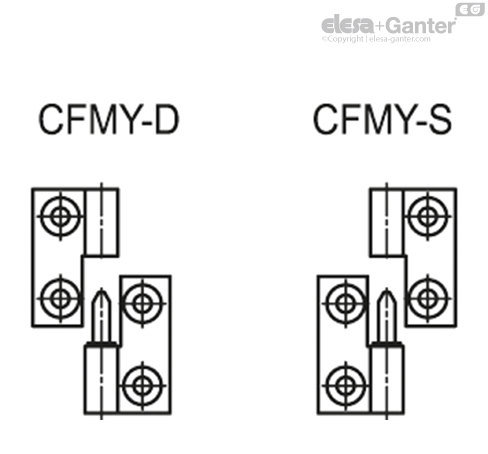

- CFMY-D: rotation pin fitted on the right hinge body.

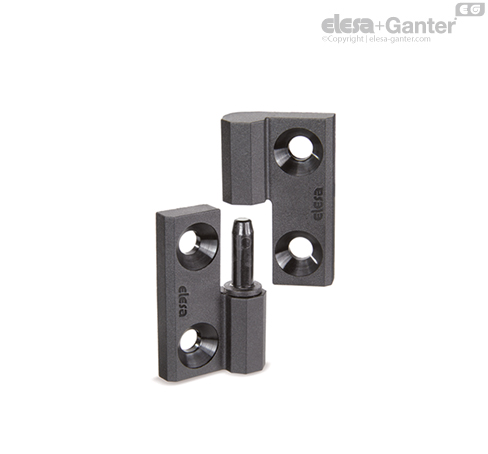

- CFMY-S: rotation pin fitted on the left hinge body.
Opomba

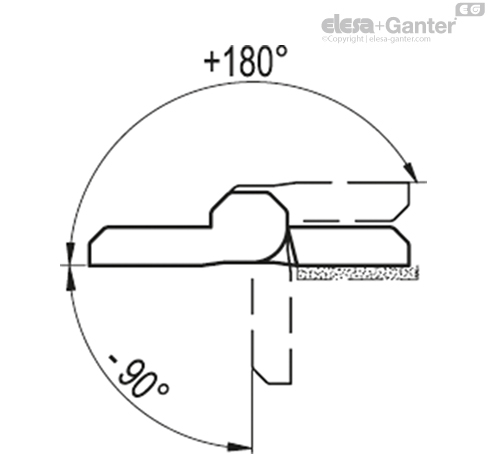

Kot vrtenja (približna vrednost)
Max 270° (-90° and +180° being 0° the condition where the two interconnected surfaces are on the same plane).
Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.
| Testi upornosti | AKSIALNA OBREMENITEV | RADIALNA OBREMENITEV | OBREMENITEV POD KOTOM 90° |
 |  |  |
| Opis | Največja omejitev statične obremenitve
Sa [N] | Največja omejitev statične obremenitve
Sr [N] | Največja omejitev statične obremenitve
S90 [N] |
| CFMY.40 | 800 | 500 | 400 |
| CFMY.50 | 1200 | 1100 | 700 |
| CFMY.60 | 2050 | 1600 | 1250 |
Največja statična obremenitev je vrednost, nad katero se lahko material zlomi in s tem ogrozi delovanje tečaja. Seveda je treba za to vrednost uporabiti ustrezen faktor glede na pomembnost in stopnjo varnosti določene uporabe.
