Izvedba
Material
Umetna masa SUPER termoplast (poliamid, PA), ojačana s steklenimi vlakni, črna, mat.
Vrtljivi zatič
Plemenito jeklo AISI 303.
Standardne izvedbe
Prehodne izvrtine za ugrezne vijake.

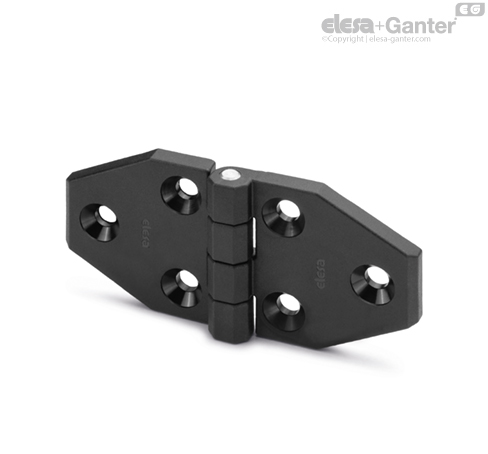

- CFM-TR-A: hinge body frame side identical to the hinge body door side.

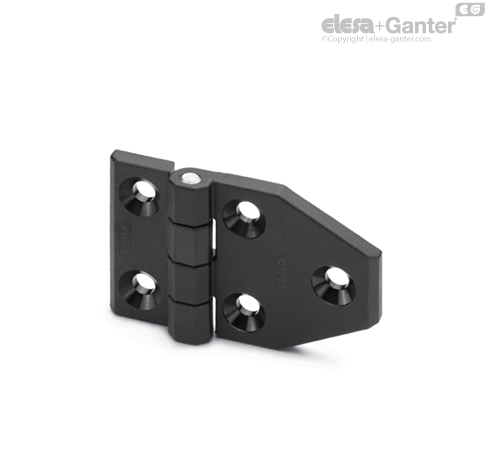

- CFM-TR-B: hinge body frame side different to the hinge body door side.
Opomba
Kot vrtenja (približna vrednost)
Max 270° (-90° and +180° being 0° the condition where the two interconnected surfaces are on the same plane).
Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.
| Testi upornosti | AKSIALNA OBREMENITEV | RADIALNA OBREMENITEV | OBREMENITEV POD KOTOM 90° |
 |  |  |
| Opis | Največja omejitev statične obremenitve
Sa [N] | Največja omejitev statične obremenitve
Sr [N] | Največja omejitev statične obremenitve
S90 [N] |
| CFM-TR-A.40-SH-5 | 1800 | 2000 | 1400 |
| CFM-TR-A.50-SH-6 | 2700 | 3300 | 2200 |
| CFM-TR-A.60-SH-6 | 3700 | 4200 | 3000 |
| CFM-TR-B.40-SH-5 | 1500 | 1800 | 1200 |
| CFM-TR-B.50-SH-6 | 2100 | 3000 | 1500 |
| CFM-TR-B.60-SH-6 | 2800 | 3800 | 2300 |
The max static load is the value beyond which the material may break thus prejudicing the hinge performance. Obviuosly, a suitable coefficient must be applied to this value, according to the importance and the safety level of the specific application.
