Izvedba
Material
Tehnopolimer na podlagi acetalne smole (POM), črna barva, matirana obdelava.
Vrtljivi zatič
Tehnopolimer na osnovi acetalne smole (POM), črne barve.
Screw-covers
Polyester based (PBT) technopolymer, black colour, matte finish, snap-in assembly.
Standardne izvedbe
- CFQ-SH: pass-through holes for countersunk head screws.

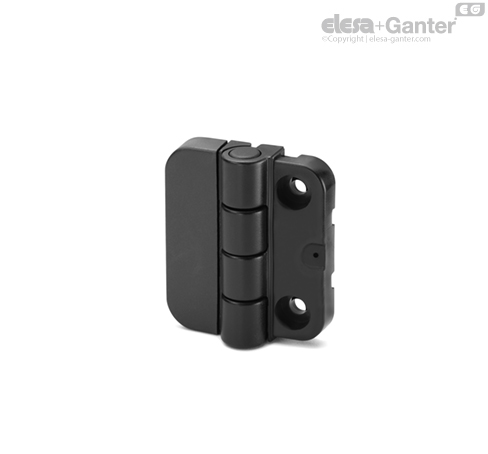

- CFQ-CH: pass-through holes for cylindrical head screws.
- CFQ-EH: pass-through holes for hexagonal head screws.
Opomba

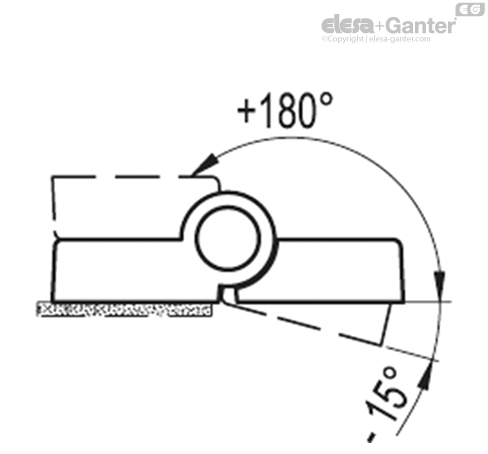

Kot vrtenja (približna vrednost)
Največ 195° (-15° in +180°, pri čemer je 0° stanje, kjer sta povezani površini v isti ravnini).
Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.
| Testi upornosti |
| AKSIALNA OBREMENITEV | RADIALNA OBREMENITEV | OBREMENITEV POD KOTOM 90° |
 |  |  |
| Maximum working load | Load at breakage | Maximum working load | Load at breakage | Maximum working load | Load at breakage |
| Ea [N] | Ra [N] | Er [N] | Rr [N] | E90 [N] | R90 [N] |
| 300 | 1220 | 350 | 1970 | 290 | 720 |
