Izvedba
Material
High-resilience polyamide based (PA) technopolymer, black colour, matte finish.
Vrtljivi zatič
Plemenito jeklo AISI 303.
Standardne izvedbe
Pass-through slotted holes for cylindrical head screws which allow the adjustment during assembly.
- CFA-SL-H: for horizontal adjustments.

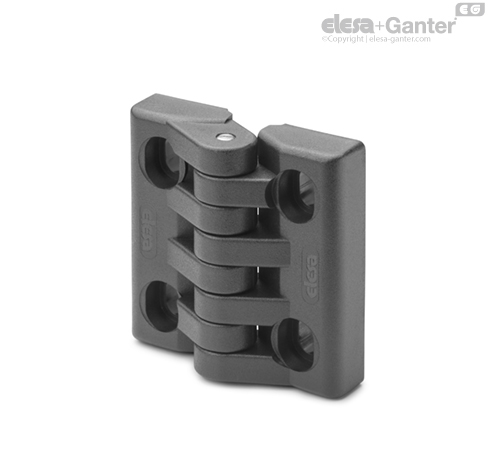

- CFA-SL-V: for vertical adjustments.
- CFA-SL-HV: for both horizontal and vertical adjustments.
Opomba
Kot vrtenja (približna vrednost)
Največ 215° (35° in +180°, pri čemer je 0° stanje, kjer sta povezani površini v isti ravnini).
Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.
| Testi upornosti |
|---|
| AKSIALNA OBREMENITEV | RADIALNA OBREMENITEV | OBREMENITEV POD KOTOM 90° |
 |  |  |
Največja delovna obremenitev
Ea [N] | Obremenitev pri lomu
Ra [N] | Največja delovna obremenitev
Er [N] | Obremenitev pri lomu
Rr [N] | Največja delovna obremenitev
E90 [N] | Obremenitev ob lomu
R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
