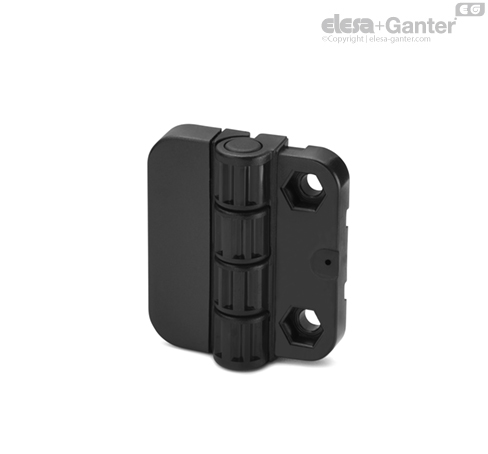

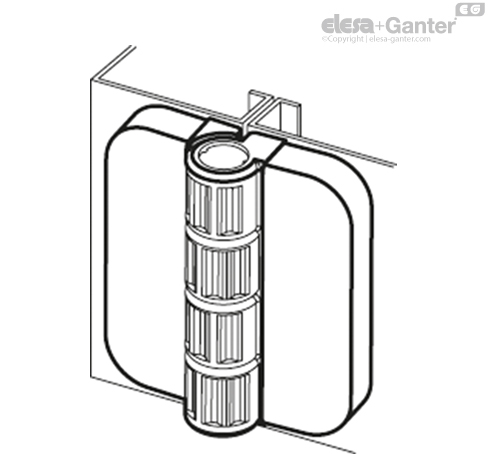

CFP-EH Tečaji z zaskočnimi položaji Pass-through holes for hexagonal head screws

Kot vrtenja (približna vrednost)

• Največ 195° (-15° in +180°, pri čemer je 0° stanje, kjer sta povezani površini v isti ravnini).
• Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
• This hinge can be used combined with the hinge type CFQ. with the same design, without detent position.
• The detent device (ELESA patent) allows four different detent positions of the door (0°, +80°, +120°, +170°).
• Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.

Resistant torque

All detent positions guarantee a resistant torque of about 1.1 Nm (which is the torque that must be applied to free the detent device of the hinge).

The hinge had been tested with more than 10.000 opening and closing cycles and the value of the resistant torque was unchanged.







Testi upornosti
AKSIALNA OBREMENITEV		RADIALNA OBREMENITEV		80° AND 90° ANGLED STRESS		120° ANGLED STRESS		170° ANGLED STRESS		Resistant torque
Največja delovna obremenitev Ea [N]	Obremenitev pri lomu Ra [N]	Največja delovna obremenitev Er [N]	Obremenitev pri lomu Rr [N]	Največja delovna obremenitev E80 in E90 [N]	Obremenitev pri lomu R80 in R90 [N]	Največja delovna obremenitev E120 [N]	Obremenitev pri lomu R120 [N]	Največja delovna obremenitev E170 [N]	Obremenitev pri lomu R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
