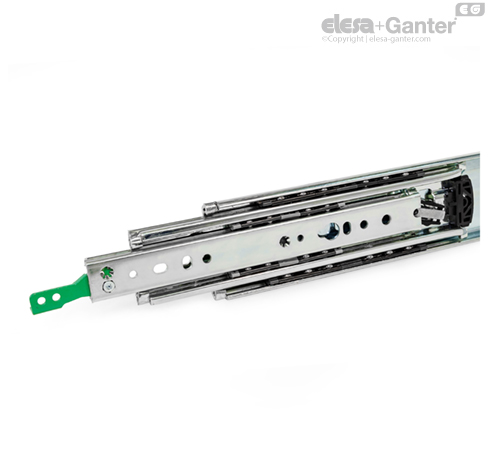

GN 1440-MR Teleskopska vodila z gumijastim omejilnikom, zapah zadaj, desna izvedba

Teleskopska vodila GN 1440 so nameščena navpično in v parih. Hod doseže približno 100 % nazivne dolžine l₁ (polni izteg). Patentirane plastične kletke krogel zagotavljajo še posebej gladek tek vodila.

Teleskopska vodila različnih oblik, npr. z zapahom in brez njega, je mogoče prosto kombinirati, zato se GN 1440 ne dobavlja v parih, temveč posamično. Zaradi simetričnega mehanizma je mogoče obliki B in K namestiti na levo ali desno stran izvleka.

Dostopnost vseh montažnih izvrtin je zagotovljena s pomožnimi izvrtinami. Prisotne so lahko tudi druge proizvodne izvrtine, vendar so prikazane le montažne izvrtine.

* Izvrtina je uporabna samo pri oblikah B in K. | ** Izvrtina je uporabna samo pri oblikah B, MR in ML.

Za varno prevajanje navedenih obremenilnih sil F_S v okoliško konstrukcijo je treba uporabiti vse obstoječe prehodne izvrtine v zunanjih in notranjih vodilih s premerom Ø6,6. Druga možnost so izvrtine Ø5,2. Vzdolžne luknje Ø6,6 x 3,4 olajšajo poravnavo med montažo, če je potrebno. Če ne uporabite pritrdilnih vijakov, se nosilnost zmanjša. Montažo je mogoče izvesti z naslednjimi vijaki:

Gumijasti omejilnik pri obliki B blaži udarce vodila v končnem položaju. To zmanjša hrup in podaljša življenjsko dobo. Omejilniki so delno skriti in delno vidno pritrjeni na tirnice, kar določajo zahteve glede oblike, materiala in trdote.

Če se v smeri izvleka pojavijo večje statične ali dinamične obremenitve, jih morajo absorbirati zunanji omejevalni elementi.

Obliki MR/ML se uporabljata za aplikacije, kjer je treba vodilo blokirati v zadnjem končnem položaju. To preprečuje neželeno iztegovanje, na primer zaradi nagiba. Če se v smeri iztegovanja pri zapahnjenem položaju pojavijo večje obremenitve, jih morajo absorbirati zunanji zaporni elementi.

Mehanizem zapaha se v zaprtem stanju pod pritiskom vzmeti zaskoči v vdolbino v zunanjem vodilu. S pritiskom sprostitvene ročice se omogoči izteg notranjega in srednjega vodila. Ko se mehanizem vrne v zadnji končni položaj, se samodejno zaskoči nazaj v vdolbino zunanjega vodila, tako da se pomakne čez klančino.

Oblika K se uporablja, kadar mora izvlečni del določen čas ostati v sprednjem končnem položaju. To omogoča na primer izvajanje vzdrževalnih del z odprtim izvlečnim delom. Če se pri zapahnjenem položaju pojavijo večje obremenitve, morajo zanje biti predvideni zunanji zaporni elementi.

Za aktivacijo funkcije je treba vodilo popolnoma iztegniti naprej, kjer se samodejno zaskoči z vnaprej napeto zaporno nihajno ročico. Sprostitev se doseže s pritiskom na nihajno ročico, s čimer se vodilo sprosti za umik.

Obliki QR/QL združujeta lastnosti oblik MR, ML in K. Notranje in srednje vodilo se zaskočita v ustreznih končnih položajih.

Za razliko od zapaha oblike K se obliki QR/QL aktivirata prek notranjega mehanizma. S pritiskom na zeleno sprostitveno ročico aktivirate zaporno nihajno ročico in sprostite vodilo za izteg ali umik.
