Izvedba
Material
Steblo iz plemenitega jekla
Vzmet iz plemenitega jekla.
Navojna obojka iz aluminija in šestrobne matice iz ponikljane medenine.
Priključek zraka iz modro eloksiranega aluminija in jekla AVP.
Standardne izvedbe
- VPH-F: z ravnim priključkom za hitro montažo.
- VPH-F-L: s priključkom za hitro montažo v obliki črke L.
- VPH-F-T: z nastavkom za hitro montažo v obliki črke T.
- VPH-F-RR: z nastavkom za hitro montažo, brez obročne matice.
Opomba
Funkcije

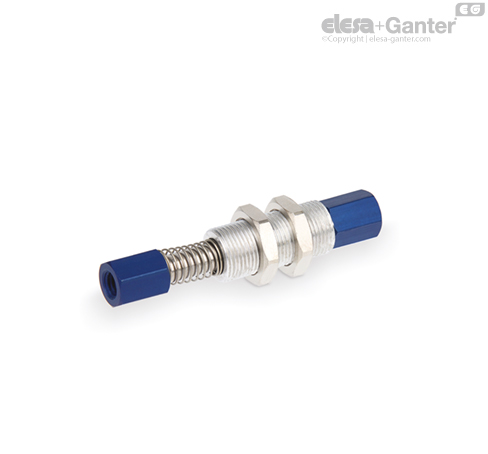

Obese VPH z vakuumskimi priseski so sestavljene iz:
- stebla iz plemenitega jekla za pritrditev vakuumskega priseska;
- jeklene navojne obojke, opremljene z dvema šestrobima maticama, za nastavitev višine in montažo na avtomatizacijsko napravo;
- vzmeti, ki ublaži udarec vakuumskega priseska in hkrati vzdržuje konstanten tlak na breme, ki ga je treba dvigniti;
- nastavek za hitro montažo za priključitev na sesalno cev.
Odlikujejo jih zelo majhne dimenzije (približno 50 % manjše od obese z vakuumsko posodico VPA) in manjša teža (približno 50 % manjša od obese z vakuumsko posodico VPD).
Uporablja se namensko z vakuumskimi priseski z zunanjim nosilcem M5.
Efektivni hod vzmeti glede na dolžino l2 je enak 10 mm.
Združljiv s plastično cevjo premera 4 x 6.
Glejte Tehnični podatki za vakuumske priseske .
