Izvedba
Material
Medeninasto steblo.
Vzmet iz plemenitega jekla.
Navojna obojka in šestrobne matice iz jekla AVP.
Priključek zraka iz modro eloksiranega aluminija in jekla AVP.
Standardne izvedbe
- VPD-F: z ženskim navojnim priključkom in ravnim nastavkom za hitro montažo.

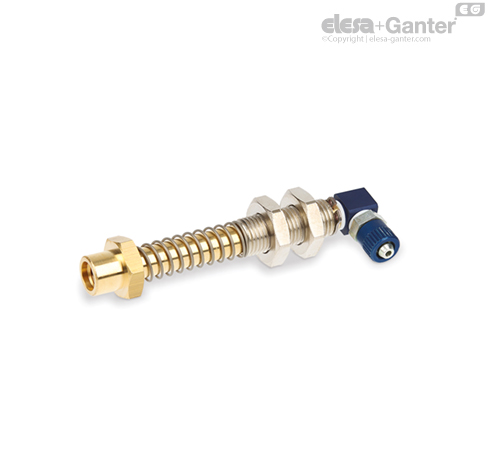

- VPD-F-L: z ženskim navojnim priključkom in nastavkom za hitro montažo v obliki črke L.
- VPD-F-T: z ženskim navojnim priključkom in nastavkom za hitro montažo v obliki črke T.
- VPD-M: z moškim navojnim priključkom in ravnim nastavkom za hitro montažo.
- VPD-M-L: z moškim navojnim priključkom in nastavkom za hitro montažo v obliki črke L.
- VPD-M-T: z moškim navojnim priključkom in nastavkom za hitro montažo v obliki črke T.
- VPD-FR: z nastavljivim ženskim navojnim priključkom in ravnim nastavkom za hitro montažo.
- VPD-FR-L: z nastavljivim ženskim navojnim priključkom in nastavkom za hitro montažo v obliki črke L.
Opomba
Funkcije
Obese VPD z vakuumskimi priseski so sestavljene iz:
- medeninastega stebla za pritrditev vakuumskega priseska;
- jeklene navojne obojke, opremljene z dvema šestrobima maticama, za hitro montažo vakuumske obese v avtomatizacijsko napravo;
- vzmeti, ki ublaži udarec vakuumskega priseska in hkrati vzdržuje konstanten tlak na breme, ki ga je treba dvigniti;
- nastavek za hitro montažo za priključitev na sesalno cev.
Odlikujejo jih majhne dimenzije, ki omogočajo zmanjšanje teže in prostora na napravi za avtomatizacijo, na katero so nameščeni.
Te lastnosti omogočajo uporabo tudi z majhnimi vakuumskimi priseski
Efektivni hod vzmeti glede na dolžino l2 je enak 25,5 mm
Združljiv s plastično cevjo premera 4 x 6.
Glejte Tehnični podatki za vakuumske priseske .
