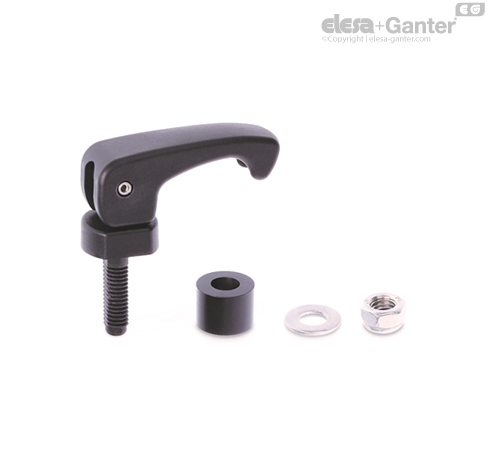

LAC-FL-O-SST Ekscentrični vpenjalniki Z referenčnim zatičem z zaščito pred vrtenjem

Funkcije in uporabe

Ekscentrični vzvod je naprava, ki omogoča hitro in učinkovito pritrditev plošče (npr. vrat) na konstrukcijo (npr. okvir) ter zagotavlja popolno zapiranje tudi v primeru vibracij ali neskladja med obema elementoma.

Zaradi premikanja vzvoda se elastični zadrževalni element razširi, s čimer se oba elementa zaustavita (slika 1).

Izdelek je primeren tudi za uporabo na napravah, ki se pogosto čistijo z vodnimi ali parnimi curki, in v okoljih, ki zahtevajo posebno skrb z vidika higiene.





Navodila za sestavljanje

S priloženimi šablonami izvrtajte luknjo v ploščo (npr. vrata), na katero bo pritrjen vzvod (slika 2).

Referenčna izvrtina v zatiču s premerom 3.95 mm (izvedba LAC-FL-O-SST) omogoča, da se vzvod drži v želenem položaju.

Pri montaži je treba zatič z rahlo prevelikimi dimenzijami vstaviti v izvrtino.

V ploščo, ki jo je treba vpenjati (npr. okvir), naredite izvrtino v skladu s predlogo, prikazano v tabeli (slika 3).

Namestite vzvod in drsno nogo odmične gredi na ploščo (loputa), vstavite elastični zadrževalni element in podložko na nasprotni strani in privijajte samozaporno matico, dokler se ne odpravi zračnost z rahlim stiskanjem elastičnega zadrževalnega elementa.





* Maximum holding force exerted in the short term by the elastic retention element.
