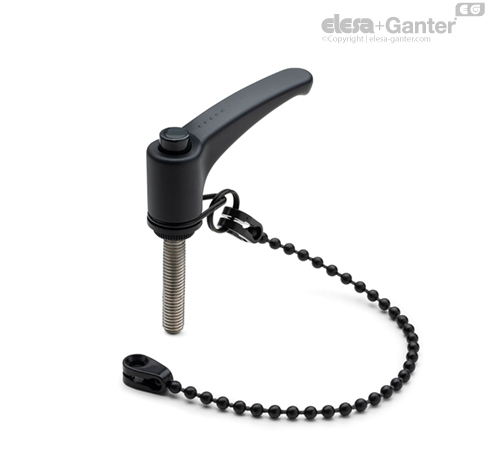

ERX-SST-p-LP Nastavljive vpenjalne ročice Navojni zatič iz plemenitega jekla

Funkcije in uporabe

Vilice med vzvodom in elastičnim obročem se lahko prosto vrtijo. Spiralni obroč povezuje elastično zadrževalno vilico z verigo. Ta zasnova omogoča ergonomsko uporabo ročaja, ne da bi veriga ovirala delovanje in nastavljanje vzvoda.

Idealno za zavarovanje ročaja pred izgubo.

Pri uporabah, kjer je pritrditev verige višje od vzvoda, je verigo priporočeno pustiti ohlapno, da se prepreči stik obroča z vzvodom.

Še zlasti primerno povsod, kjer je kot vrtenja omejen zaradi pomanjkanja prostora.

V primerjavi z drugimi vpenjalnimi vzvodi s kovinskimi pritrdilnimi vijaki ima ta naslednje prednosti:

• absolutna električna izolacija

• brez vidnih jeklenih delov, ki bi lahko zarjaveli

• udobna uporaba.

Odpornost

Nastavljivi vpenjalni vzvodi se uporabljajo za pogosto ponavljajoče se postopke vpenjanja.

Posebej pomembna je nosilnost ročaja (npr. pri večkratnem zategovanju), zlasti nosilnost zobnikov, ki prenašajo zategovalno silo z ročaja na navojni element (pušo ali zatič).

Za velikost ERX.78 so bili opravljeni obsežni preskusi vzdržljivosti. Iz diagrama poleg je razvidno, da vzvod brez težav »prenese« 100.000 vpenjanj z vpenjalno silo npr. 490 N (ki deluje na koncu vzvoda).

Zaradi posebnega termoplasta, ojačanega s steklenimi vlakni, so nastavljivi vpenjalni vzvodi odporni na obremenitve, ki so veliko večje od tistih, ki se pojavljajo v običajnih delovnih pogojih.



Navodila za uporabo

Za ponastavitev med vpenjanjem dvignite vzvod, da sprostite zobce vpenjalnega elementa in jih vrnete v prvotni položaj. Navojni vložek je z ročajem ločljivo povezan z nazobčanim nastavkom.

Posebne verzije na zahtev

• Veriga različnih dolžin.

• Ročaj z zadrževalno verigo CV-T iz polietilena črne barve.

• Ročaj z zadrževalno verigo iz plemenitega jekla: GN 111, GN 111.2, GN 111.4.
