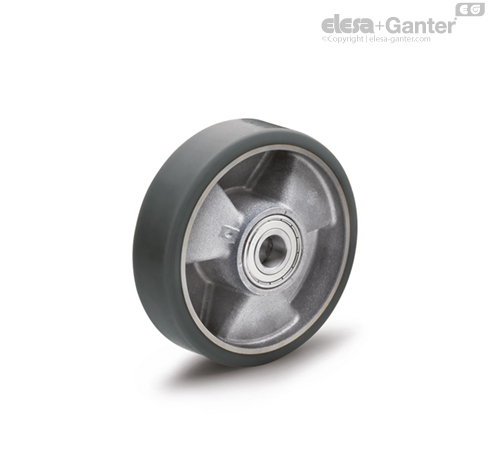

Izvedba
Tekalna obloga
Liti poliuretan, trdota 90 Shore A, temno siv, odporen proti obrabi.
Električna upornost < 109 Ω.
Telo kolesa
Aluminijasta tlačna litina
Standardne izvedbe

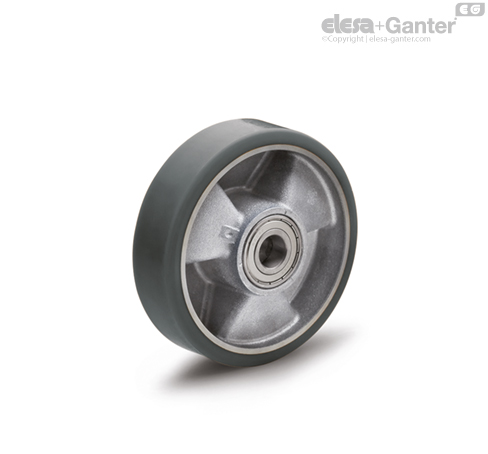

- RXL: ležaji iz plemenitega jekla.
Pesto
Pesto z zaščitenimi krogličnimi ležaji. Idealna rešitev za velike obremenitve in neprekinjeno uporabo.
Opomba
Aplikacije
Odlična prožnost in elastičnost, visoka odpornost proti obrabi in trganju.
Za merila za izbiro koles glejte Tehnički podaci.
Kolesa RE.F5-ESD so na voljo tudi z ohišjem:
- RE.F5-N-ESD: z ohišjem iz jeklene pločevine za manjše obremenitve
- RE.F5-H-ESD: kolesa z ohišjem iz jeklene pločevine za srednje težke obremenitve
Okoljski pogoji
Primerno za uporabo v neugodnih okoljskih pogojih, kot so alkohol in glikoli. Uporaba v okoljih z organskimi in mineralnimi kislinami, alkalnimi raztopinami in nasičenimi hlapi ni priporočljiva.
Kotalni upor
Za vsako obremenitev in premer je v tabeli prikazana sila (v N), ki je potrebna za potiskanje ali vlečenje posameznega kolesa pri konstantni hitrosti 4 km/h na gladki površini.
Za ročno delo s štirikolesnim vozičkom je priporočljivo izbrati premere z vrednostmi pod 50 N; za pogosto delo je treba izbrati vrednosti pod 30 N.
| Vlečna ali potisna sila za gibanje kolesa [N] |
|---|
| | Obremenitev [N] |
| 1500 | 2500 | 3500 | 4500 | 5500 | 6500 |
| D [mm] | 80 | 50 | - | - | - | - | - |
| 100 | 23 | 52 | - | - | - | - |
| 125 | 17 | 45 | 65 | - | - | - |
| 150 | 12 | 38 | 60 | 70 | 80 | - |
| 200 | <10 | 30 | 49 | 60 | 78 | 90 |
Mehanski pogon
Pri mehanskem pogonu so koeficienti za zmanjšanje nosilnosti navedeni v tehničnem listu.
Temperatura
Če delovni pogoji presegajo običajno temperaturno območje ali so pod njem, so koeficienti za zmanjšanje nosilnosti navedeni v tehničnem listu.
Funkcije in uporabe
Poseben poliuretan z električno upornostjo <109Ω preprečuje nabiranje elektrostatičnega naboja. Zato so valji RE.F5-ESD primerni za uporabo na tako imenovanih območjih, zaščitenih pred elektrostatično razelektritvijo (angl. ESD-protected areas – EPA), kjer je treba s komponentami, ki so občutljive na elektrostatično razelektritev, ravnati z minimalnim tveganjem poškodb.
Električne specifikacije izpolnjujejo zahteve standarda ISO 22878:2004. Navedene vrednosti električne upornosti so bile izmerjene v temperaturnem območju 18–25 °C (v skladu s predpisi). Za okolja z delovno temperaturo pod 10 °C se obrnite na prodajno službo ELESA.
