Informacije

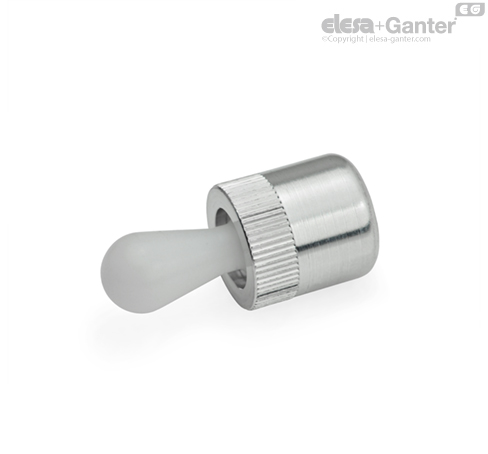

Spring loaded side thrust pins GN 715 are versatile and practical elements for holding, positioning and clamping of workpieces.
They eliminate costly alternatives, are space saving and easy to install. The knurled body requires only a hole tolerance of H8.
Za vtiskanje stranskih pritisnih elementov so na voljo montažni trni GN 715.1 is available (see table).
Navodila za konstrukcijo in montažo
Položaj montažne izvrtine je podan iz dolžine obdelovancam s prištetim odmikom izvrtine m, izračunati pa ga je mogoče po naslednji formuli:
w = največji nastavitveni pomik potisnega zatiča
t = višina obdelovanca
m = odmik izvrtine
Primer 1:
Višina obdelovanca t je višja od višine konusa l3
m = d1/2 - w/2
Primer 2:
Višina obdelovanca t je nižja od višine konusa l3
m = d1/2 - (l3-t) x 0,123
Če je položaj montažne izvrtine določen v skladu s specifikacijami, je zagotovljeno, da je na voljo celoten nastavitveni pomik stranskega pritisnega elementa za izravnavo tolerance obdelovanca.
V primeru 1 je poleg stranske vpenjalne sile prisoten tudi učinek vlečenja navzdol, ki pritiska obdelovanec na podporno površino.
Za montažo se priporoča uporaba montažnih trnov GN 715.1 oz. vijačnega orodja GN 713.1.
Ekscentrične puše GN 715.2 so pomoč pri montaži stranskih pritisnih elementov GN 714 / GN 715. Omogočajo nastavitev stranskih pritisnih elementov v najugodnejši položaj vpenjanja, npr. za premagovanje večjih tolerančnih razponov obdelovanca.
