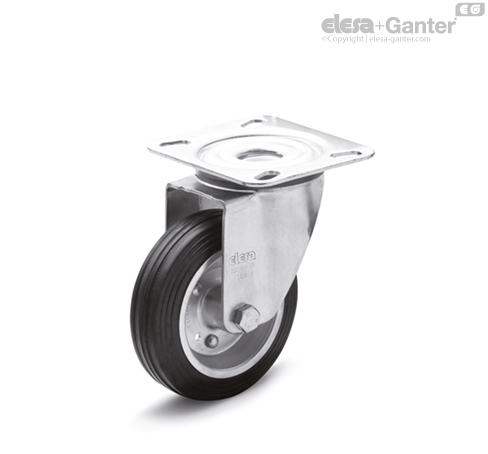

RE.E3-SBL-N Valji z jeklenim nosilcem Vrtljivi nosilec s ploščo, brez zavore

Tekalna plast s profilom

Vulkanizirana guma; trdota 80 Shore A.

Telo kolesa

Sestavljen iz dveh diskov iz pocinkane in kovičene jeklene pločevine

Pesto

Puša iz termoplasta (PA), trdno povezana z ohišjem kolesa

Fiksni nosilec s ploščo

Ohišje iz pocinkane jeklene pločevine je zasnovano za nosilnost do 2300 N.

Vrtljivi nosilec s ploščo

Ohišje iz pocinkane jeklene pločevine je zasnovano za nosilnost do 2300 N. Dvojni kroglični ležaj in neposredni stik med ploščo in držalom krogličnega ležaja z vgrajenim čepom zagotavljata odlično okretnost. Ne zahteva vzdrževanja.

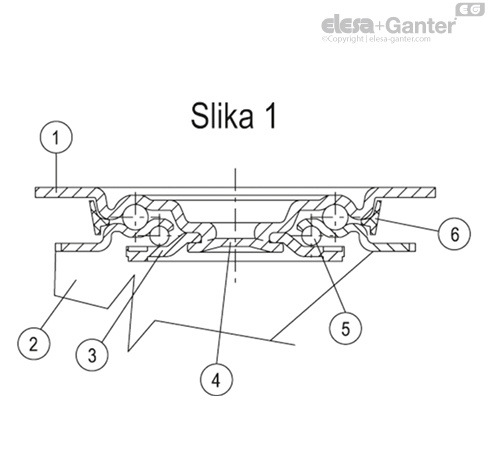

Sestavljeno iz (glejte sliko 1):

1. Plošča: pocinkana jeklena pločevina;
2. Krmilne vilice: pocinkana jeklena pločevina;
3. Držalni obroč krogličnega ležaja: pocinkana jeklena pločevina;
4. osrednji zatič: vdelan v ploščo, hladno oblikovane prirobnice;
5. vrtilni sistem: dvojni kroglični ležaj s podmazovanjem z mastjo;
6. tesnilo proti prahu: tehnopolimer, temno siva barva, RAL 7015, na voljo samo za izvedbe SBL in SBF.

Zavora

Popolna zavora, ki blokira kolo in vrtenje ohišja.

Optimizirane dimenzije in uvlačljivi pedal zagotavljata najmanjšo porabo prostora in kar najlažjo aktivacijo.

Vzmet iz kaljenega jekla.

Standardne različice

• PBL-N: fiksni nosilec s ploščo, brez zavore.
• SBL-N: vrtljivi nosilec s ploščo, brez zavore.
• SBF-N: vrtljivi nosilec s ploščo, z zavoro.
• FBL-N: krmilni valj s sredinsko prehodno izvrtino, brez zavore
• FBF-N: krmilni valj s sredinsko prehodno izvrtino, z zavoro
