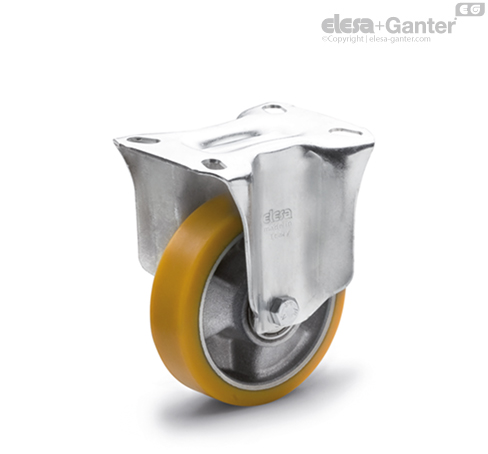

RE.F5-PSL-N Valji z jeklenim nosilcem Fiksni nosilec s ploščo, brez zavore

Tekalna obloga

Poliuretan, trdota 92 Shore A.

Telo kolesa

Aluminijasta tlačna litina

Pesto

Pesto s krogličnim ležajem; Idealna rešitev za velike obremenitve in neprekinjeno uporabo.

Fiksni nosilec s ploščo

Ohišje iz pocinkane jeklene pločevine je zasnovano za nosilnost do 3000 N.

Vrtljivi nosilec s ploščo

Ohišje iz pocinkane jeklene pločevine je zasnovano za nosilnost do 3000 N.

Dvojni kroglični ležaj in neposredni stik med ploščo in držalom krogličnega ležaja z vgrajenim čepom zagotavljata odlično okretnost.

Ne zahteva vzdrževanja.

Sestavljeno iz (glejte sliko 1):

1. Plošča: pocinkana jeklena pločevina
2. Krmilne vilice: pocinkana jeklena pločevina
3. Držalni obroč krogličnega ležaja: pocinkana jeklena pločevina
4. osrednji zatič: vdelan v ploščo, hladno oblikovane prirobnice;
5. vrtilni sistem: dvojni kroglični ležaj s podmazovanjem z mastjo;
6. Obroč za zaščito pred prahom: termoplast, temno siva RAL 7015, na voljo samo za različice SSL in SSF.

Zavora

Popolna zavora, ki blokira kolo in vrtenje ohišja.

Optimizirane dimenzije in uvlačljivi pedal zagotavljata najmanjšo porabo prostora in kar najlažjo aktivacijo.

Vzmet iz kaljenega jekla.

Za uporabo naprave je treba voziček obrniti.

Zavora je preprosta in učinkovita za uporabo: aktivira in sprosti se s preprostim potiskom od zgoraj navzdol na konici dveh ločenih pedalov, kar zagotavlja vrhunsko udobje pri manevriranju.

Standardne izvedbe

• PSL-N: podporni valj, brez zavore
• SSL-N: krmilni valj, brez zavore
• SSF-N: krmilni valj, z zavoro
• FSL-N: krmilni valj s sredinsko prehodno izvrtino, brez zavore
• FSF-N: krmilni valj s sredinsko prehodno izvrtino, z zavoro
