Izvedba
Tekalna obloga
Poliuretan, trdota 92 Shore A.
Telo kolesa
Lito železo
Pesto
Pesto s krogličnim ležajem, idealna rešitev za velike obremenitve in neprekinjeno uporabo
Fiksni nosilec s ploščo
Rumena pocinkana jeklena pločevina. Ohišje je zasnovano za nosilnost do 7500 N. Zaradi visoke nosilnosti je valj primeren za težke industrijske aplikacije.
Vrtljivi nosilec s ploščo
Rumena pocinkana jeklena pločevina. Dvojni kroglični ležaj in neposredni stik med ploščo in držalom krogličnega ležaja z vgrajenim čepom zagotavljata odlično okretnost. Ne zahteva vzdrževanja. Ohišje je zasnovano za nosilnost do 7500 N. Zaradi visoke nosilnosti je valj primeren za težke industrijske aplikacije.

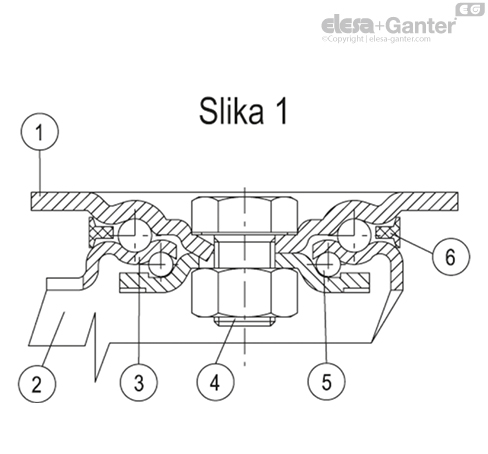

Sestavljeno iz (glejte sliko 1):
- Plošča: rumena pocinkana jeklena pločevina
- Krmilne vilice: rumena pocinkana jeklena pločevina
- Držalni obroč krogličnega ležaja: rumena pocinkana jeklena pločevina
- Zatič: jekleni vijak in matica razreda 8.8
- vrtilni sistem: dvojni kroglični ležaj s podmazovanjem z mastjo;
- Obroč za zaščito pred prahom: termoplast, temno siva RAL 7015
Zavora
Zavora z aktiviranjem naprej (RE.F4-100) ali zavora z aktiviranjem nazaj (RE.F4-125-150-200), dvojni zavorni učinek s hkratno blokado kolesa in ohišja. Zavora je močna in preprosta za upravljanje: s preprostim potiskom s konico stopala od vrha proti dnu dveh neodvisnih pedalov se zavora zaklene in odklene, zato je manevriranje zelo enostavno.Pri kolesih z zadnjo zavoro se zavorna moč nastavi z imbus vijakom M8.
Standardne izvedbe
- PSL-H: Podporni valj, brez zavor

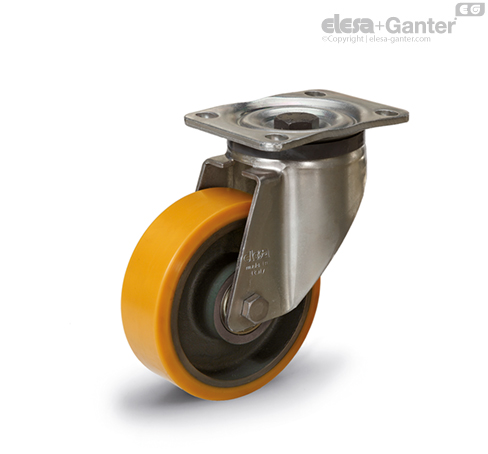

- SSL-H: vrtljivi nosilec s ploščo, brez zavore.
- SSF-H: vrtljivi nosilec s ploščo, z zavoro.
Opomba
Aplikacije
Primerno za težke industrijske aplikacije. Oblika poliuretanskih koles zagotavlja odlično drsnost in elastičnost ter visoko odpornost proti obrabi in trganju. Za več informacij glejte RE.F4.
