Izvedba
Material
- Handle body: glass-fibre reinforced polyamide based (PA) technopolymer certified self-extinguishing UL-94 V0, black colour, matte finish.
- LED light diffuser: self-extinguishing polycarbonate UL-94 V0, opal colour.
LED strip
Tip RGB, napajalna napetost 24 V= +/-10 % (največja poraba toka = 120 mA). Barvni odtenki lahko variirajo glede na napajalno napetost.
Standardne izvedbe
Brass bushings, M6 threaded blind holes for rear mounting.
- M.2000-LD-RGB-C: 4-polni vtični priključek iz umetne mase, priklop zadaj.
8-polni kabel UL: AWG22 RAL9005 PVC UL, v slogu AWM 1569/2517, priključek spodaj, upogibni radij kabla > 70 mm
- M.2000-LD-RGB-F2.5: dolžina 2,5 m.

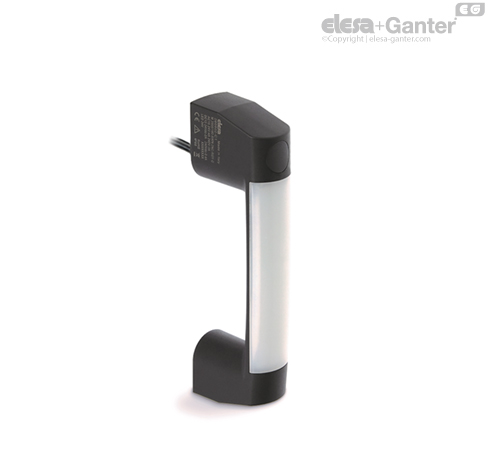

- M.2000-LD-RGB-F5: dolžina 5 m.
Zaščitni razred IP
IP67 and IP69K protection class, see Table EN 60529.
| Mechanical features | Električne lastnosti |
|---|
| Type of contacts: Ag 999 | Thermic power lth | Cable 4 A |
| Connector 2.5 A |
| Insulation nominal UI voltage | Cable: 250 Vac |
| Maximum operating frequency: 3600 cycles/hour * | Connector: 30 Vac/Vdc |
| Short circuit protection: 4A 500V gG | Resistance between contacts: 25 mΩ |
|
| Mechanical life-span: 10 million * | Category of use (cable) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Key action force: 30N | Category of use (connector) |
|
| Cable bending radius > 70 mm | le/DC-13 (according to IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 million manoeuvres | Pollution degree: 3 |
* according to standard EN 60947-5-1
** according to standard EN 60945-5-1
| Electrical Utilisation Categories according to UL508 | M.2000-F (cable) | M.2000-C (connector) |
| AC control | 120Vac-3A | 24Vdc/2A |
| DC control | 24Vdc-2A |
Opomba
Funkcije in uporabe
Ročaj M.2000-LD je idealna kombinacija ergonomije, funkcionalnosti in kompaktnosti.
Poleg svoje funkcije kot ročaj v enem samem izdelku združuje še funkciji signalne lučke. Ti ročaji se navadno uporabljajo na strojih ali zaščitnih napravah. Z ustreznim električnim priključkom lahko barvo traku LED nastavite tako, da označuje trenutno stanje zaščitne naprave (IEC 60204-1).
Primer:
- red: immediate action required to address a hazardous situation
- green: normal operational conditions
- yellow: wait, machinery shutting down or in a transitional phase
- blue: operator has made operation request (example: pressing key)
V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 1.
Tehnički podatki
Natezna obremenitev in udarna trdnost: vrednosti F1, F2, L1 in L2, navedene v tabeli, so rezultat preskusov lomljenja v pogojih, prikazanih na sliki, pri temperaturi okolice.
CE Declaration of Conformity
The object of the above declaration described above is in conformity with the relevant European Union harmonisation legislation:
- 2014/35/EU Low-voltage directive
- 2014/30/EU (EMC) Electromagnetic Compatibility Directive
- 2011/65/EU (RoHS) Restriction of the use of certain hazardous substances in electrical and electronic equipment
Harmonised standards and references to other technical specifications used in relation to which conformity is declared: EN 60947-5-1:2017
LED strip wiring instructions
With appropriate cabling, it is possible to obtain one of the 7 colours of the LED strip.
Skupni kontakt (1), ki pri izvodu kabla ustreza beli žici, mora biti vedno priključen na negativni pol napajanja. Ostale tri izvode kablov lahko priključite bodisi posamično na pozitivni pol, da LED-trak sveti rdeče, zeleno ali modro, bodisi v kombinacijah, da dobite ostale barve (glejte spodnjo tabelo). S krmiljenjem svetlosti posameznih kanalov s pomočjo tehnike PWM lahko dosežete še dodatne barve.
Dodatki
Dodatna oprema na zahtevo
FC-M12x1: Priključni kabli z 8-nožičnim priključkom M12x1.
Other executions
Posebne verzije na zahtev
- LED operating voltage 12V.
Druge standardne različice
M.2000: posamični ročaji brez stikal.
M.2000-SWM: ročaji z monostabilnim stikalom z dvojnim kontaktom.
M.2000-SWM-LD: ročaji z monostabilno stikalno funkcijo in LED-prikazom.
