Izvedba
Sorniki
Zapah
Pločevina iz plemenitega jekla 1.4301
T-ročaj
Umetna masa, poliamid (PA)
- Delovna temperatura do 80 °C
Pritisni gumb/drsnik
Umetna masa, poliacetal (POM)
- Delovna temperatura do 80 °C
Compression spring
Informacije

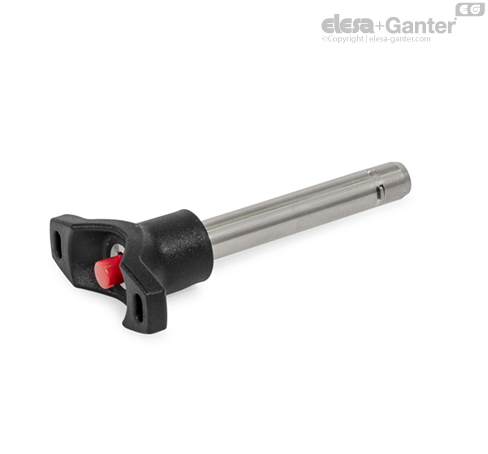

Vtični sorniki GN 114.8 z aksialno blokado se uporabljajo za hitro pritrjevanje, povezovanje in zavarovanje različnih sestavnih delov. Tipična uporaba so ležajni sorniki, ki jih je treba pogosto pritrditi in nato spet demontirati.
Pravokotni zapahi iz pločevine iz plemenitega jekla držijo sornik v aksialni smeri v izvrtini. S pritisnim jih umaknete, ko ga sprostite, pa jih kompresijska vzmet vrne v blokiran položaj. Zapahi niso poravnani z ročajem.
Nosilnosti za dvostransko strižno trdnost (silo loma) so podane v tehničnem dodatku.
Nosilnost sornikov s kroglično zaporo / zapornih sornikov
Informacije
Nosilnosti, navedene v tabeli za dvostransko strižno trdnost (sila loma), so bile izračunane ali teoretično določene v skladu s standardom DIN 50141.
Pri tem je bil prizadeti presek sornika S obravnavan v dveh strižnih ravninah do zloma, kot je prikazano na sosednji skici.
Podatki o nosilnosti so nezavezujoče smernice, ki izključujejo kakršno koli odgovornost. Na splošno ne predstavljajo zagotovila lastnosti.
Ali je izdelek primeren za določeno uporabo, mora v posameznem primeru določiti uporabnik. Na navedene vrednosti lahko vplivajo vplivi okolja.
Pri projektiranju je treba upoštevati ustrezen varnostni faktor.
Nosilnost F v kN ≈ dvostranska strižna trdnost v skladu z DIN 50141 (sila loma)
