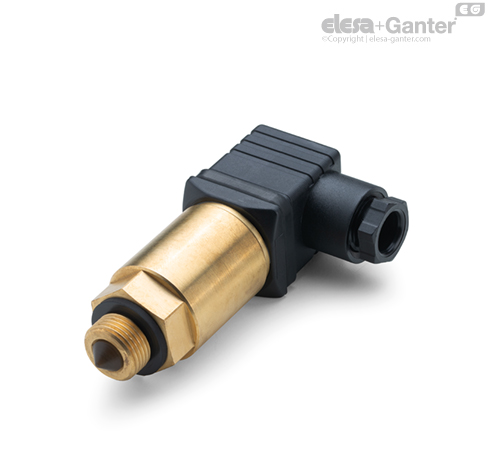

HSO Optični senzor nivoja Vtični priključek v skladu s standardom DIN 43650, z vgrajeno kabelsko uvodnico in držalom kontakta

Funkcije in uporabe

Primeren za zaznavanje prozornih tekočin, tudi v majhnih rezervoarjih.

Optični senzor, ki je vstavljen v kovinsko ohišje, je sestavljen iz prizme z infrardečo diodo in detektorjem.

Posebne verzije na zahtev

• Ohišje je izdelano iz plemenitega jekla 1.4401.

• Navoj NPT.

Navodila za montažo

• Odstranite vtični priključek s senzorja tako, da sprostite zaporni vijak na vtičnem priključku. Odstranite držalo kontaktov in sprostite kabelsko uvodnico.

• Kabel vstavite v (standardni) vtični priključek in žice priključite na priključne sponke, kot je navedeno v navodilih za ožičenje.

• Sklop sestavite tako, da pritisnete držalo kontakta v priključek v želenem položaju.

• Vtični priključek privijte na senzor in nato zategnite kabelsko uvodnico.



Delovanje in vzdrževanje

Če ni stika s tekočino, se infrardeči žarek v celoti odbije od prizme do sprejemnika. Če pa je senzor omočen s tekočino, se lomni količnik prizme spremeni in del infrardečega žarka se razprši v sami tekočini, kar spremeni rezultat (slika 1).

Nivo v rezervoarju se meri na podlagi količine odbite svetlobe.

Priporočljivo je, da redno preverjate stanje leče optičnega senzorja in jo po potrebi očistite z nekorozivnimi tekočinami.

Opozorila

• Najnižji zaznavni nivo tekočine: 10 cm.

• Senzor je mogoče namestiti navpično in vodoravno (slika 1).

• Pri navpični namestitvi obstaja možnost popačenja zaznavanja nivoja zaradi preostalih kapljic na površini prizme.
