Izvedba
Ohišje
Medenina
Prizma
Polisulfon.
Tesnilni obroč
NBR.
Standardne izvedbe
- HSO: Senzor z vtičnim priključkom v skladu s standardom DIN 43650 iz termoplasta (poliamid, PA), črne barve, z vgrajeno kabelsko uvodnico in držalom kontakta. Zaščitni razred IP65 v skladu s preglednico EN 60529.

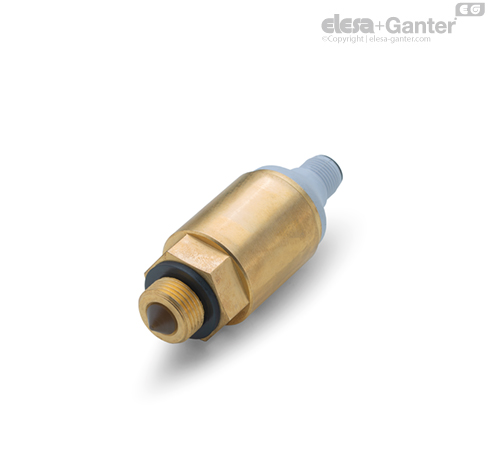

- HSO-KN: Senzor z vtičnim priključkom M12x1, 4-polni z navojem iz termoplasta (poliamid, PA), črne barve, mat. Razred zaščite IP67.
Za pravilno montažo glejte Opozorila.
Delovna temperatura tekočine (nezamrznjene)
-30 / +110°C.
temperatura okolja
-30 / +55°C.
Najvišji delovni tlak
100 bar
Opomba
Funkcije in uporabe
Primeren za zaznavanje prozornih tekočin, tudi v majhnih rezervoarjih.
Optični senzor, ki je vstavljen v kovinsko ohišje, je sestavljen iz prizme z infrardečo diodo in detektorjem.
Mechanical and electrical features
Delovanje in vzdrževanje
Če ni stika s tekočino, se infrardeči žarek v celoti odbije od prizme do sprejemnika. Če pa je senzor omočen s tekočino, se lomni količnik prizme spremeni in del infrardečega žarka se razprši v sami tekočini, kar spremeni rezultat (slika 1).
Nivo v rezervoarju se meri na podlagi količine odbite svetlobe.
Priporočljivo je, da redno preverjate stanje leče optičnega senzorja in jo po potrebi očistite z nekorozivnimi tekočinami.
Opozorila
- Najnižji zaznavni nivo tekočine: 10 cm.
- Senzor je mogoče namestiti navpično in vodoravno (slika 1).
- Pri navpični namestitvi obstaja možnost popačenja zaznavanja nivoja zaradi preostalih kapljic na površini prizme.
