Izvedba
Material
S steklenimi vlakni ojačan termoplast (poliamid, PA), črna barva, matirano.
Blažilnik tresljajev
Na osnovi silikonskega olja
Standardne izvedbe
Prehodne izvrtine za vijake s cilindrično glavo M6.
- CFAM-O-NC: za uporabe z vodoravno osjo, mehek povratek pri zapiranju.
- CFAM-O-NO: za uporabe z vodoravno osjo, mehek povratek pri odpiranju.
- CFAM-V-NC: za uporabe z navpično osjo, mehek povratek pri zapiranju.
- CFAM-V-NO: za uporabe z navpično osjo, mehek povratek pri odpiranju.
Pripona za navedbo navorne vrednosti blažilnika tresljajev:
- 080: končni blažilni navor 0,8 Nm.
- 300: končni blažilni navor 3,0 Nm.
Opomba

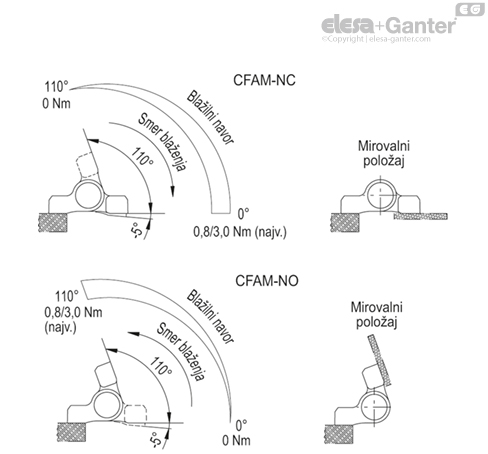

Kot vrtenja (približna vrednost)
Največ 110° (0° in +110°, pri čemer je 0° stanje, kjer sta povezani površini v isti ravnini).
Tečaj lahko omogoča tudi dodatnih -5° za kompenziranje napačne poravnave okvirjev.
Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.
Kot blaženja
Blaženje deluje samo v eni smeri, odvisno od izbrane izvedbe (NO ali NC), kot je navedeno na risbah.
Tečaju pustite, da se prosto zapira in odpira, ne da bi uporabljali prekomerno silo.
Funkcije in zmogljivosti
Tečaj CFAM se uporablja za blaženje ponovnega zapiranja ali odpiranja vrat z navpično osjo (CFAM-V) ali loput z vodoravno osjo (CFAM-O) z blažilnikom tresljajev.
Blažilni navor se z vrtenjem tečaja postopoma spreminja od najmanjše do največje vrednosti, kot je prikazano na risbi.
Pri specifičnih preskusih utrujenosti je blažilnik presegel 20.000/30.000 ciklov, pri čemer se je ohranila nazivna vrednost blažilnega navora.
| Testi upornosti | Aksialna obremenitev | Radialna obremenitev | Obremenitev pod kotom 90° |
 |  |  |
| Opis | Največja omejitev statične obremenitve
Sa [N] | Največja omejitev statične obremenitve
Sr [N] | Največja omejitev statične obremenitve
S90 [N] |
| CFAM. | 2100 | 2400 | 2400 |
Največja statična obremenitev je vrednost, nad katero se lahko material zlomi in s tem ogrozi delovanje tečaja. Seveda je treba za to vrednost uporabiti ustrezen faktor glede na pomembnost in stopnjo varnosti določene uporabe.
Vodič za izbiro

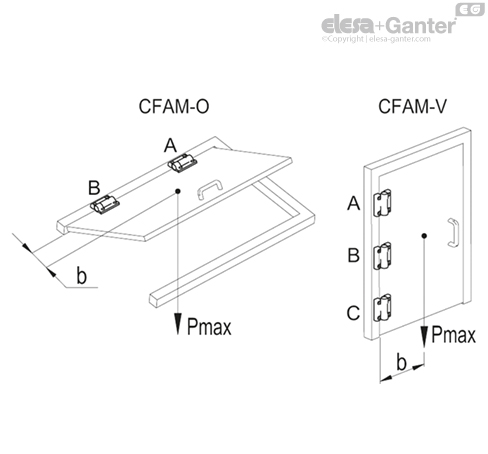

Na podlagi navora, ki ga ustvarja teža vrat ali tečaj s povratno vzmetjo, je predlagana konfiguracija tečajev, ki omogoča mehko zapiranje vrat v približno 5 sekundah.
Te vrednosti so okvirne in so namenjene kot vodilo za predhodno določanje velikosti.
Teoretične vrednosti je priporočljivo preveriti s praktičnimi obratovalnimi preskusi na predvidenem mestu in pri predvideni uporabi.
Priporoča se uporaba tečajev CFAM-V v kombinaciji s tečaji za samodejno vračanje CFMR.
Tako je mogoče doseči idealno spajanje za samodejno in mehko zapiranje lopute.
| Tečaji za konfiguracijo z vodoravno osjo (CFAM-O) |
| Navor Cmax | A | B |
| 0.8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2.5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5.5 Nm | CFAM-O-300 | CFAM-O-300 |
| Tečaji za konfiguracijo z navpično osjo (CFAM-V) |
| Navor Cmax | A | B | C |
| 0 ÷ 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |
Cmax največji navor ustvarjeno z vrati (Cmax [Nm] = Pmax [N] x b [m]).
OPOMBA: ročica b je odvisna od težišča in koaksialnosti tečajev.
