Nosilnost sornikov s kroglično zaporo / zapornih sornikov

Dvostranska odpornost na strižne sile

Nosilnosti, navedene v tabeli za dvostransko strižno trdnost (sila loma), so bile izračunane ali teoretično določene v skladu s standardom DIN 50141.

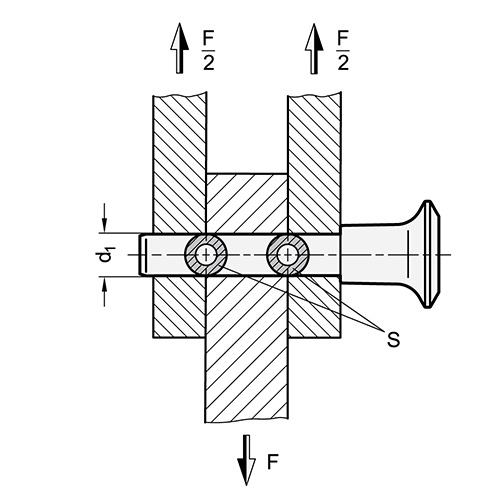

Pri tem je bil prizadeti presek sornika S obravnavan v dveh strižnih ravninah do zloma, kot je prikazano na sosednji skici.

Podatki o nosilnosti so nezavezujoče smernice, ki izključujejo kakršno koli odgovornost. In general, they do not constitute a warranty of quality.

Ali je izdelek primeren za določeno uporabo, mora v posameznem primeru določiti uporabnik. Na navedene vrednosti lahko vplivajo vplivi okolja.

Pri projektiranju je treba upoštevati ustrezen varnostni faktor.

Sornik s kroglično zaporo Nosilnost F v kN ≈ dvostranska strižna trdnost v skladu z DIN 50141 (sila loma)
d1	GN 113.3 GN 113.7 GN 113.9 GN 113.11	GN 113.4 GN 113.8 GN 113.10 GN 113.12	GN 113.5	GN 113.6	GN 113.30
Premer sornika	GN 113.3 GN 113.7 GN 113.9 GN 113.11	GN 113.4 GN 113.8 GN 113.10 GN 113.12	GN 113.5	GN 113.6	GN 113.30
5	14	24	14	24	-
6	21	35	21	35	23
8	38	63	38	63	43
10	60	100	60	100	69
12	87	144	87	144	-
16	155	587	155	257	-
20	244	403	-	-	-
25	386	631	-	-	-

LVtični sorniki Nosilnost F v kN ≈ dvostranska strižna trdnost v skladu z DIN 50141 (sila loma)
d1	GN 114.2 GN 114.7 GN 114.11	GN 114.3 GN 114.6 GN 114.8 GN 114.12	GN 124.1 GN 124.2	GN 124.3	GN 214.2	GN 214.3 GN 214.6	GN 314	GN 2342
Premer sornika	GN 114.2 GN 114.7 GN 114.11	GN 114.3 GN 114.6 GN 114.8 GN 114.12	GN 124.1 GN 124.2	GN 124.3	GN 214.2	GN 214.3 GN 214.6	GN 314	GN 2342
6	14	17	22	-	14	17	-	-
8	28	35	40	40	28	35	30	32
10	38	47	62	62	38	47	46	57
12	61	75	90	90	61	75	74	80
16	113	138	-	-	113	138	136	156
20	187	228	-	-	-	-	227	247
